涡街流量计主要部件的作用是什么?
点击次数: 发布时间:2016-06-04
涡街流量计主要有两部分组成:传感器和转换器。
传感器包括:表体、连接法兰、安装支架、漩涡发生器和检测元件;
转换器包括:前置放大器、滤波整形电路、接线端子。
其中关键部件是:漩涡发生器、检测元件、转换器,它们的主要作用如下。

(1)漩涡发生器

漩涡发生器是涡街流量计的关键部件,正因为有了它,才能使流体在管道中产生漩涡,再通过对漩涡频率的测量,达到对流量的测量.
流量计的流量特性如仪表系数、线性度、范围度及阻力特性等都与漩涡发生器的形状和排列有关。

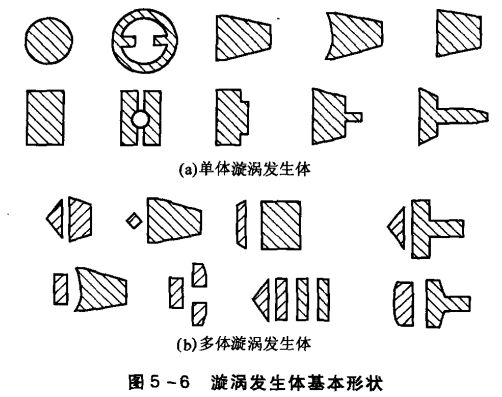

漩涡发生器按几何形状分为圆柱形、三角柱形、梯柱形、T柱形、矩柱形等;按结构可分为单体和多体,图5-6为常用的单体和多体漩涡发生体的截面形状图。
涡街流量计漩涡发生体基本形状图

(2)漩涡信号检测元件

漩涡信号检测元件可采用应力、电容、电磁等检测元件和检测技术对漩涡发生器后产生的漩涡频率进行检侧,并传递给转换器进行数据处理。
检测元件检测漩涡频率信号有检测发生体两侧差压,发生体周围交变环流,发生背面交变差压,尾流中漩涡列等不同方式,而根据采用不同的检测方式,构成了不同类型的涡街流量计。

(3)转换器

转换器是将检测元件检测到的反应漩涡频率的微弱信号进行放大、滤波、整形处理,输出与流量成比例的脉冲信号或转换成4-20mA的标准信号。
转换器的电路框图如图5-7所示。
涡街流量计转换器的电路框图
