热式质量流量计的特点与结构原理
点击次数: 发布时间:2016-06-07

1、什么是热式质量流量计

热式质量流量计简称TMF,国内习惯称为热式流量计
热式质量流量计是利用流体通过外热源加热的管道产生的温度场变化来实现对流体质量的测量,或利用加热流体时,流体温度上升某一值所需能量与流体质量之间的关系来实现对流体质量的测量的一种流量仪表。
热式质量流量计一般用来对气体质量流量的测量。

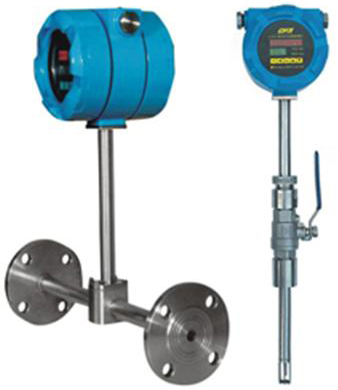

热式质量流量计

2、热式质量流量计有什么特点

热式质量流量计有以下特点:
(1)具有高精度,高可靠性;
(2)可测流量范围大;
(3)压力损失低,可用于极低压力气体流量的测量。

3、热式质量流量计按结构原理可分为几种

热式质量流量计主要用于对气体质量流量的测量,按结构原理可分为以下3种。
(1)侵入式TMF
浸入式TMF的加热元件和测温元件均用不锈钢套管保护,而不跟流体接触。
浸入式TMF分为线型和插入型两种,线型TMF适用于中等尺寸管道,而插入型TMF适用于大口径管道。
(2)热分布型TMF
热分布型TMF为一种非接触式流量计,适用于对微小气体的质量流量测量。
(3)边界层TMF
边界层TMF是利用气体边界层的传热来实现对气体流量的测量,因不需要对全部介质加热,故反应速度快,适用于较大管径内气体的流量测量。

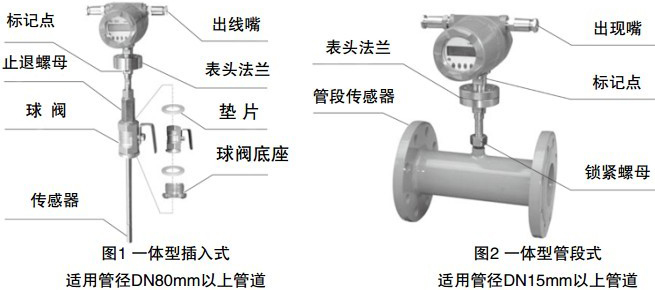

热式质量流量计结构图
