热式质量流量计分类

点击次数: 发布时间:2021-06-08
按流体对检测元件热源的热量作用可分为热量传递转移效应和热量消散效应或冷却效应。

按检测变量可分为温度测量法和功率消耗测量法。

按流量传感器结构可分为(有测量管的)接入管道式和插入式。

按测量流体可分为气体和液体用。

气体是当前tmf主要应用的流体,从微小流量到大管径大流量都可使用。

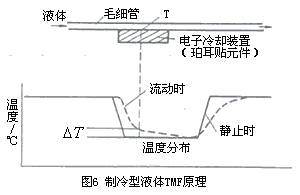

液体用tmf 在20世纪90年代初中期开始发展并在工业生产中应用,但当前主要为微小流量仪表。有消耗功率测量法的热分布式tmf和利用珀尔帖( peltier)致冷元件在检测部位致冷(即附加热)的tmf。后者的测量原理如图6所示,流量传感器由测量毛细管、电子冷却装置(珀尔帖元件)和3各温度检出件组成。测量管和致冷元件接触,无液体流动时冷却到某一温度时,两者温度相等;液体流动时致冷元件附近测量毛细管温度上升,如虚线所示分布,测量温度检测点的两者温度差以求的流量。
