电容传感器的皮革厂污水流量计测量

对于交变磁场的电磁流量测量方法，在检测强污染和混合导电的液体时，会在电极表面覆盖残留物，严重时电极会受到腐蚀。这样，在电极端口就检测不到感应电压信号，这时需要对电极进行清洗。

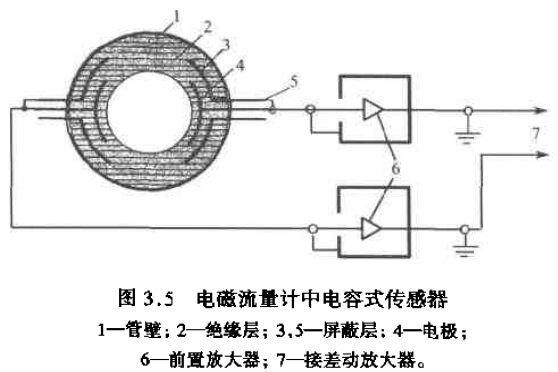

为了避免由清洗带来的麻烦，流量计可采用由电容获取信号的皮革厂污水流量计传感器。这种传感器由放在管道绝缘内衬材料内的两块平板式电极组成。电极与被测介质不接触。每一电极与接触内壁的液体之间形成藕合电容Ck，它的电容介质是内衬材料。通常耦合电容很小，仅有几个皮法(pF)。为了能正常测量，就必须消除测量电极与流量计其他部分的漏电容。这可采用“隔离”方法，即让同轴测量导线的屏蔽层经过隔离放大器与连接测量电极的内部导线等电位。为了避免藕合电容Ck从金属测量管道上获得附加的电容渗透，测量电极和管道之间分布有屏蔽电极，该屏蔽电极与同轴测量导线的屏蔽层相接。这样，可把1pF～100pF的漏电容值减小到百分之几皮法。

为了减小附加的电感和电容对测量结果的影响，非常小的电极电压必须在电极后经前置放大器6直接放大。此外，使用具有很高输入阻抗(1012Ω)的变送器(差动放大器)可保证使信号的相位误差很小。

这种类型的流量计不仅使电极探头与被测介质无接触，而且还能测量导电率很低的流体(小于0.05μs/cm)。
