电磁流量计未满管电磁流量如何测量

当前位置:主页 > 新闻资讯 > 电磁流量计未满管电磁流量如何测量
电磁流量计未满管电磁流量如何测量
点击次数: 发布时间:2016-06-20
在许多管道网络中,通常的管道是不完全充满介质的。为了确保使用典型的满管式电磁流量计能正常工作,电磁流量计必须安装在地底下的管道段上。自然.这种安装形式成本贵。为了避免堵塞,管道系统需要不断地监控和维护。因此,人们就考虑研制检测未满管道流量的电磁流量计。

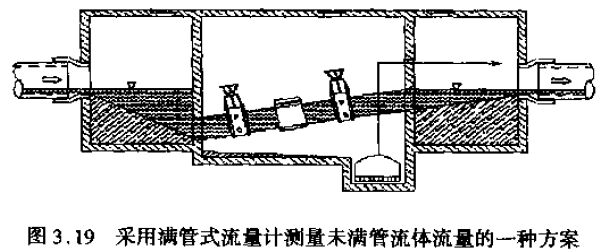

满管式流量计测量未满管流体流量的方案图
未满管式电磁流量计的测量原理:未满管式电磁流量计的结构类似于满管式电磁流量计。但是,未满管式电磁流量计至少在管道底部10%管道口径高度的位置水平安装一对电极,以便在低液面时也能测得流速所对应的电压。另外,该流量计还需要一个检测液面高度的电容传感器,由液面高度确定流体的截面积。根据“流速”和“流体的截面积”,经变送器计算得出未满管管道的流量值。

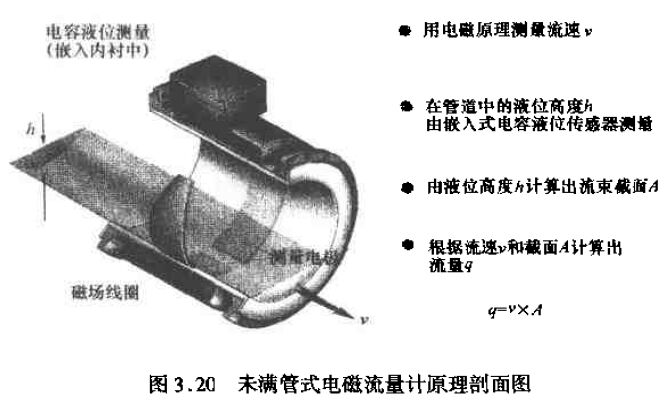

未满管式电磁流量计原理结构图
电容式液位和流速测量系统图
注意事项:
·只有当达到最低液面(10%直径)时,未满管式电磁流量计才开始侧量,检测的最小流量取决于管道的倾斜度和管壁的粗糙度;
.因为由干扰造成的液面波动要经很长时间才能平稳,所以未满管式电磁流量计的入口引导条件比满管式电磁流量计要高得多,即引导管道的长度要加长,通常的长度是管道口径的20倍;
·未满管式电磁流量计测量管道的标称口径范围为DN150(200)一DN2OOO。
