污水流量计在水质综合参数在线监测中的应用
点击次数: 发布时间:2018-05-08
摘要:本文介绍了采用比重自动修正非接触测压式明渠污水流量计、现场模拟量实时采集与数据远程通讯模块以及在线式水质综合参数传感器缜合成水质污染总量控制在线监测及数据远程传输网络的实施方案。

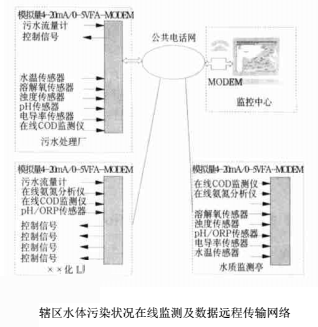

本文介绍的水体污染状况在线监测及数据远程传输网络可以连续、自动监测排污口的污水流量和水质参数,既可以分别显示污水流量的瞬时值/日平均值/月平均值、pH/溶解氧/电导率/浊度/水温/COD/TOC/NH4-N/NO3-N等常规参数,也可以实时计算污染物排放总量并经公共通信网络(电话线路)传输至区(县)、市级的监控中心,在辖区的电子地图(GIS)上动态显示各排污口的最新数据,是环保、市政、水利等监理部门实时观测辖区水质变化情况的现代化管理工具。系统组成如下:
1、比重自动修正非接触测压式明渠污水流量计
压力式明渠污水流量计采用压力传感器测量堰槽前的水位高度,根据流量与水位高度之间的关系式计算污水流量。这种测量方法的前提是假设水的比重为1,如果污水比重发生变化,压力传感器测得的压力值便不能直接代表水位高度,据此计算出来的污水流量也就不够准确,总量控制便在很大程度上失去意义。国内外现行的压力式明渠污水流量计,绝大多数不具有污水比重自动修正测量结果的功能,对于污水比重变化较大的场合只能放弃选用压力式明渠污水流量计。本公司采用最新专利技术,推出全新概念的压力式明渠污水流量计:
1.根据污水比重变化自动修正流量的测量结果,提高了污水排放量的计量精度;
2.压力传感器与污水不接触,免除了传感器及其连接电缆由于长期浸泡在污水中而产生的各种弊端,延长了传感器的寿命,减少了维护工作量。
2、在线式水质常规参数(pH/ORP、溶解氧、浊度、电导率、水温)传感器
选用美国Global Water公司的系列化水质在线监测传感器,其中老五项传感器的主要技术指标如下:
pH:0~14 示值误差:±0.1pH
溶解氧:0~40mg/l 示值误差:2%FS
电导率:0~5000μs 示值误差:1%FS
温度:-50~+50℃ 示值误差:±0.2℃
浊度:光散射 0~200N TU 示值误差:±0.5N TU
上述参数可任选,或根据用户需求增项,如Cr、COD、TOC、NH4-N等。
3、现场模拟量实时采集与数据远程通讯单元FA-Modem
FA-Modem是本公司在引进国外最新产品(数据采集—控制—通讯模块)的基础上开发的专利产品,数据采集—控制—通讯模块的特点:8路模拟量(4~20mA)、16个开关量和1个RS232接口、A/D转换芯片、单片机、Modem等封装于一体,可以在线编程、远程软件升级,所采集的现场模拟量无需工控机或任何中间环节而直接接入电话网,与远端的监控中心双向通讯。通讯方式可根据用户的需要设置“自动巡检”或“人工巡检”,“自动巡检”模式中又分为“实时巡检”和“定时巡检”两种模式,无论那种巡检方式都是通过自动拨号依此与安装在现场的FA-Modem通讯,即:拨通电话号码后FA-Modem立即响应,将自上次以来采集并存储的数据一次性传输至监控中心的上位机;与此同时,接受来自上位机的控制信号(脉宽调制PWM信号或开关量),操作应急设备和系统,实现对辖区目标的远程监控。
以FA-Modem为核心器件的模拟量实时采集与数据远程传输系统,除了用在污染源和危险源的监测数据与远程传输外,还可以对特种设备、大型精密仪器、无人值守岗位的运行状态实现远程观测、诊断、校准和控制。
4、带有辖区电子地图的实时监控软件
监控中心计算机装入专用系统软件后,现场实时采集的数据在辖区电子地图上动态显示,根据用户需要还可以用曲线、棒图以及各种格式显示并打印报表。此外,每个现场监测站(点)的相关资讯也一并录入“下位机属性”栏目内,以备查询。
