电磁流量计运行检查和常见故障维修
点击次数: 发布时间:2016-05-08

电磁流量计运行

安装须知
流量计的设计、试验和供电均有安全规定,用户必须严格遵守本说明书的有关条款确保流量计的安全操作及运行。保证电磁流量计测量精度的必要条件如下:
被测液体介质必须具有导电性。
被测液体介质必须充满管道。
被测液体介质必须均匀,以避免电导率的不均匀性(会产生严重干扰),如需动态加入化学物质,应在仪表下游处注入。
电磁流量计系统必须良好接地。
流量计入口直管段至少5倍DN (测量管道内径),出口直管段至少2倍DN。
在流量计附近,避免强电磁场干扰,避免安装在大型电机或变压器等设备附近。

安全措施
为保障人身和设备的安全,须遵守以下条款:
在选择位置和安装流量计之前,必须认真阅读完本说明书有关部分,同时要考虑流量计、相关设备和机身环境的安全要求。
应由具备一定仪表知识的人员进行仪表的安装和维修。
正确安装流量计传感器及配管,保证密封安全可靠,液体压力不得超过铭牌上规定的最高工作压力。
采取一定措施,防止触电事故。
流量计的吊装设备应符合安全规定。

1、运行前的检查
流量计投运前进行下述检查;
流量计在运输和安装中有无损伤;
使用电源电压同铭牌电压是否相符;
使用正确流量值的保险丝;
仪表正确接地;
量程设定是否正确(见转换器部分有关内容);
检查后,打开管道阀门使液体充满管线系统,应注意排除泄露和系统内的残留气体。接通仪
表电源,一般流量计通电预热10分钟即可正常工作。

2、流向调整
流量计和流向规定见2.6.5节,对于分离型流量计,虽然安装传感器能保证流向箭头同现场实际正向一致。因存在用户接线的问题,有可能出现下述状况:
具有单向输出转换器,有正向流量时输出显示零或负值(如0~10mA的0mA或4~20mA的4mA)。
具有双向显示的转换器,有正向流量时,输出为负向显示。此时只要断开电源,调接任一侧两励磁线(EXT+及EXT-)位置,就可使输出方向,实际正向流向、箭头方向保持一致。


电磁流量计维修

当确认流量计发生故障时,可同厂家联系。

1、常规维修
一般需目检电气连接有无破损及仪表工作是否正常。

2、故障检查
如果仪表不能令人满意地工作,可按以下步骤检查:
检查流量计管线阀门是否全部打开,管道是否充满液体,流量计是否在接近流量范围上限值流量下工作;
检查仪表电源、开关、保险丝等供电设施是否正常;
检查故障点是在电缆中还是在仪表中;
检查转换器的编号和仪表系数与传感器是否一致;
检查量程设定是否正确;
检查流量计输出连接是否正确及接地是否良好;
按转换器部分规定内容检查。

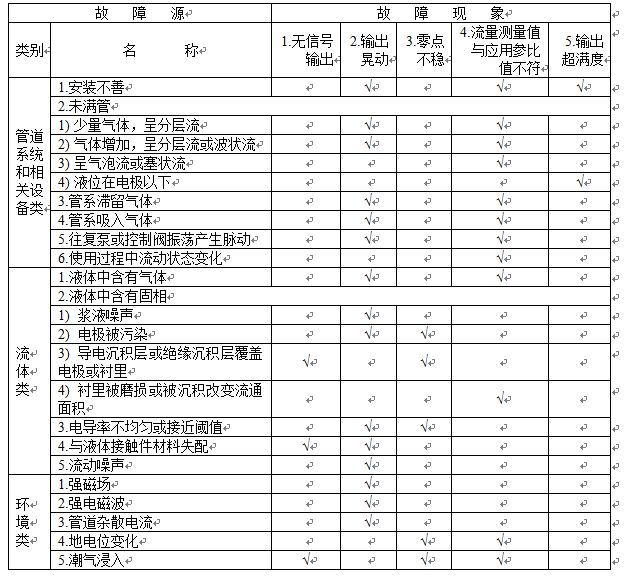

电磁流量计故障分析和现象汇总表:
电磁流量计故障分析和现象汇总表
