220v电磁流量表接线图

点击次数:1513 发布时间:2021-12-06 09:57:56

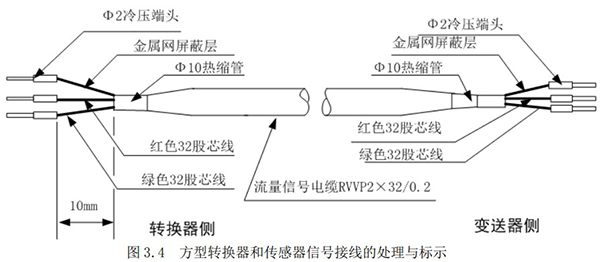

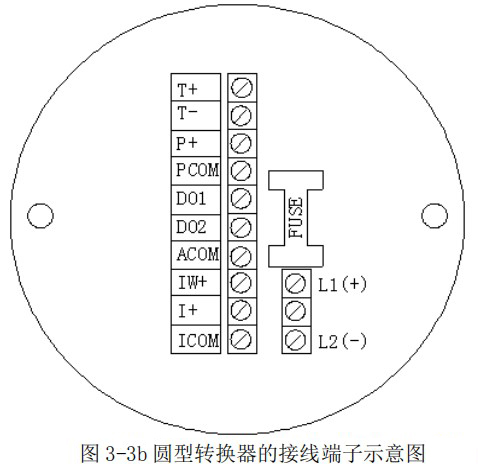

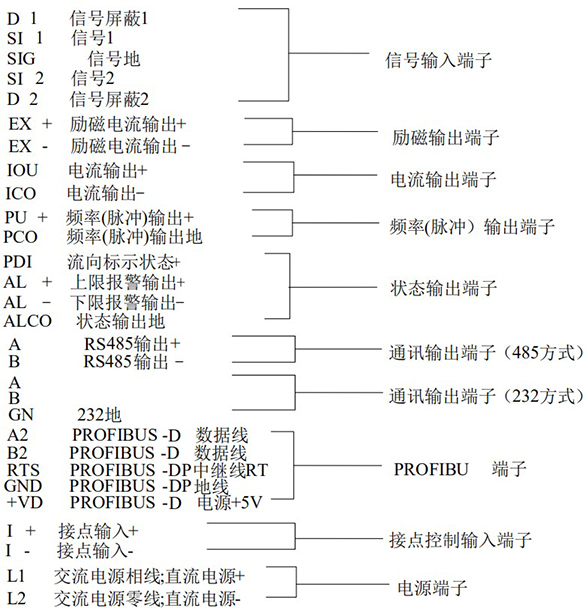

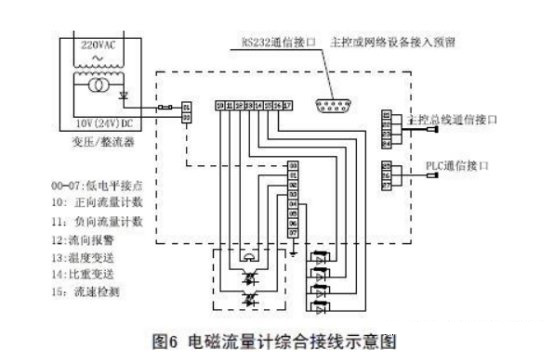

电磁流量表的接线分为两个部分,内部接线与外部接线,内部接线一般为5根线,传感器与转换放大器的连接。XY,ACB,即砺磁线圈接线二根,XY,电极接线 ACB,二根为电极接线AB,一根为接地C。外部接线一般为电源接入端。二线,信号输出线:六根,一般为4-20MA输出线二根,RS232通讯线二根,RS485通讯线二根。筒体上还有接地端子线。购买产品安装时一般只要打开表盖按说明书进行外部接线即可,不复杂。但如果管道是全塑管不导电时,则要妥善做好接地,以免出现流量不准或漂移现象。


电磁流量表已经成为工业企业液体介质测量的首选流量计之一,只有液体有一定的导电率,我们便可以选择它来作为计量工具,对于水,污水,硫酸,氨水等导电液体应用最多。电磁流量表供电方式有哪些:目前主要有:220V,24V,电池供电。


220V供电电磁流量表目前应用最多,一般工业现场都有220V的电源,流量计只要按照要求进行安装,通上电便可进行工作。220V供电电磁流量表可以做成一体式也可以做成分体式。

24V供电电磁流量表主要用于工业现场不允许使用交流电或从安全方面考虑采用低压直流电的场所,或是配流量积算仪由积算仪给电磁流量表进行供电,只能选择24V磁翻板液位计


电池供电电磁流量表目前应用不是太多,主要针对一些现场没有任何电源的情况下采用。同时也有故障报警功能,上下流量设置并报警功能,正反相流量进行切换功能。但它的价格要比同产品要高出很多。电磁流量表除了供电方式有着多样性之外,其内在功能也很强大,可以用于测量液体介质的流速,可以测量介质的正向流量和反相流量,可以测量瞬时流量和累积流量。


电磁流量表有直流24V供电和AC220V供电,按照电磁流量表供电电源要求在表头内接线端子接线就可以。
