电磁流量表的安装规范

点击次数:1504 发布时间:2021-12-06 09:36:38

一、电磁流量表安装注意事项:

电磁流量表的安装方向没有严格要求。 通常,它可以是水平,垂直或倾斜的,没有限制。 但是必须提注意的是,为了确保管道中充满了被测介质,即“满管”状态,建议垂直安装,介质是从下往上流动,特别是对于液固 两相流体,必须垂直安装。 如果只允许在现场水平安装,则必须确保两个电极在同一水平面上,并且电极的轴必须近似水平,因为底部的电极很容易被沉积物覆盖,顶部的电极很容易被液体中偶尔会出现气泡,擦拭电极,覆盖电极表面,从而导致使输出信号出现波动。


二、电磁流量表正确安装示意图:

1、水平和垂直流向时,电磁流量表应安装在水平管道较低处和垂直向上处,避免安装在管道的zui高点和垂直向下处;


2、倾斜流向时,电磁流量表应安装在管道上升处;


3、在开口排放管道时,电磁流量表应安装在管道的较低处;


4、若管道落差超过5m时,在电磁流量表的下游应安装排气阀;


5、管道上的控制阀和切断阀应安装在电磁流量表的下游,而不应安装在传感器上游;


6、电磁流量表不能安装在泵的进口处,应安装在泵的出口处;

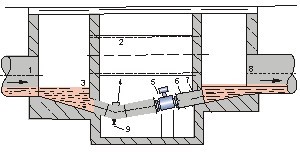

7、在测量井内安装电磁流量表的方式;


图备注:1.入口2.溢流管3.入口栅4.清洗孔5.流量计6.短管7.出口8.排放阀


三、电磁流量表安装直管段要求示意图:

扩径管状态

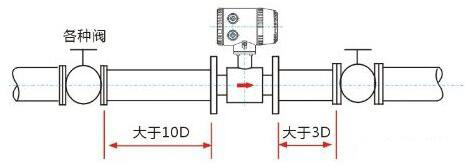

不同开度的阀后


90度弯头的状态


闸阀全开的状态

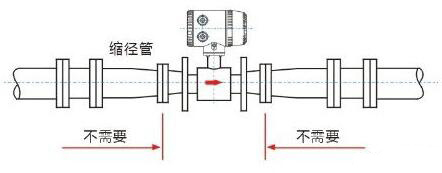

缩径管前后不需要直管段


通常情况下上游至少5DN直管段,下游至少3DN直管段
