分体式电磁流量表接线图

一、分体式电磁流量表接线前需要安装注意事项

⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。

⑵ 打开壳盖前，须保证设备断电至少10min。壳盖的打开须由专业工程师或技术人员进行。

⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

⑷ 转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子部件或电路板上的电路图案，必要时需采取相应的防静电措施。

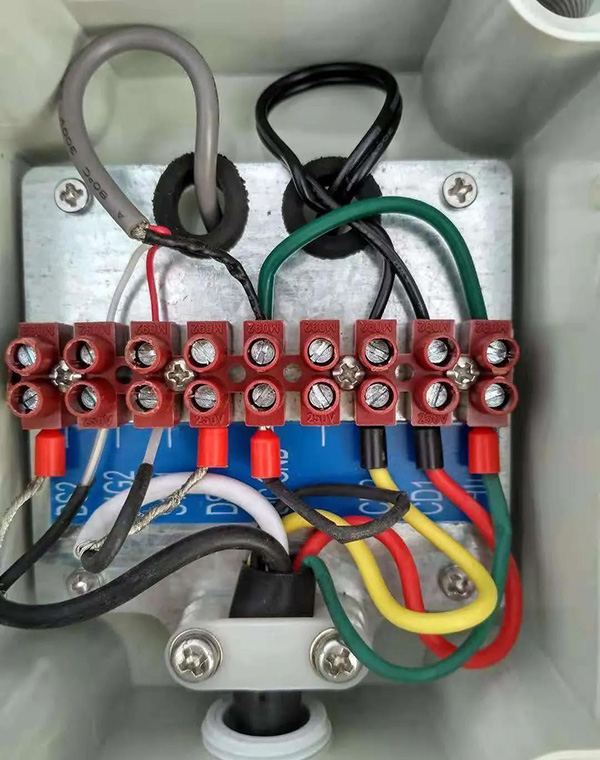

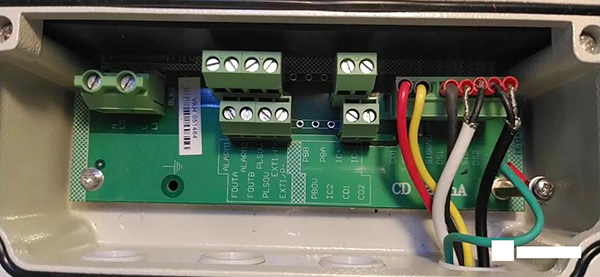

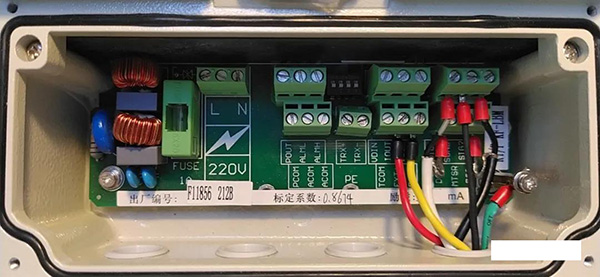

二、分体式电磁流量表接线实拍图

三、分体式电磁流量表接线端子说明

四、分体式电磁流量表转换器接线端子接线图说明

分体式电磁流量表接线端子分布图

五、分体式电磁流量表电缆结构示意图

六、分体式电磁流量表模拟量输出

模拟量输出分成两种信号制：0~10mA和4~20mA信号制。使用时，用户通过参数设置在两种信号制中选择一种即可。

模拟量电流输出内部为24V供电，0~20mA信号制下，可驱动750Ω的负载电阻。

模拟量电流输出对应流量的百分比流量，

IO=(测量值/满量程值 )*电流量程+电流零点

对于0~10mA信号制，电流零点为0mA。

对于4~20mA信号制，电流零点为4mA。

因此，为提高输出模拟量电流的分辨率，用户应适当选择流量计的量程。

流量计在出厂时，制造厂已将模拟量输出的各参数校准好。一般情况下，不需要用户再作调整。
