泥浆流量计如何正确选型

点击次数:166 发布时间:2021-11-10 08:57:43

正确的选型对于泥浆流量计的应用至关重要,首先必须根据被测流体的参数选择合适的口径、内衬和电极材料,其次根据用户对流量计的要求选择仪表外壳防护等级和输出功能。据有关数据显示,仪表在实际使用中有2/3的故障是因错误选型造成的,需特别注意。选型工作一般包括以下几个部分, 即:

(1) 收集被测流体的参数

流体名称、最大/最小流量、最高压力、最高/最低温度、流体电导率、流体对仪表的磨损性与腐蚀性、是否有回流(反向流)出现、管内是否出现负压等。



(2)流速和口径与测量精度的关系

泥浆流量计测量精度与口径和流速有关,流速大精度就会高,反之流速越小精度就越低,一般可测量的最低流速为0.1m/s(即该流速可保证测量精度)。



(3)参照“流量计口径与流量范围对照表”

最小与最大流量对应的流速为0.1~10m/s

流量公式为Q=0.002826VD2

式中Q-流量m3/h,V-流速m/s,D-口径mm


可以根据表中的流量范围选择合适的流量计口径:

★测清洁水时,经济流速是1.5~3m/s,此时管损小、泵耗电量低;

★测易结晶结垢的液体时,适当提高流速,以>3m/s为宜,流速高起到自清扫作用,从而防止液体粘附在管壁和电极上;

★测矿浆等磨损大的流体时,应适当降低流速,以<2m/s为宜,以降低介质对内衬和电极的磨损;

★实际应用中管道流体流速高于7m/s的较少,超过10m/s的则更为罕见。

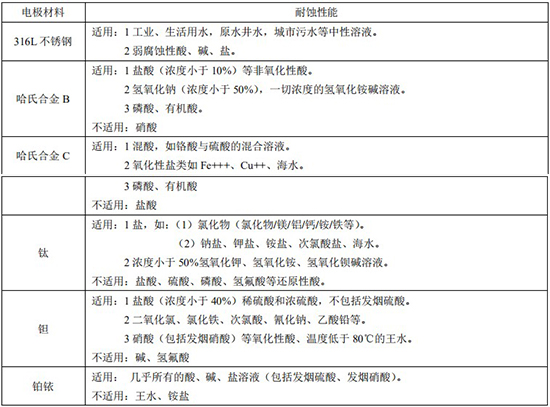

(4)电极材料的选择

泥浆流量计中只有电极与被测介质接触,起着传递感应电压的作用。

合格的电极材料不允许产生腐蚀,也不允许产生电极表面效应。


1. HB不耐硝酸腐蚀,对于浓度大于10%的盐酸和硫酸铝会产生电极表面效应,使流量计输出不稳定。

2. 钽不会被水腐蚀,但与水接触容易被氧化,产生电极表面效应,生成绝缘层,使流量计输出不稳定。

3. 铂电极对盐酸有良好的耐腐性,但测量浓度大于10%的盐酸时,流量计输出波动会很大。铂电极用于测量低压、双氧水时,由于电极表面效应会产生气雾,阻碍电气通路,使流量计输出不稳定。



(5)内衬材料的选择

根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。



转换器的结构和外形尺寸(详见转换器部分)


泥浆流量计(含传感器)外形及连接尺寸(见图 2-2,表 2-4)

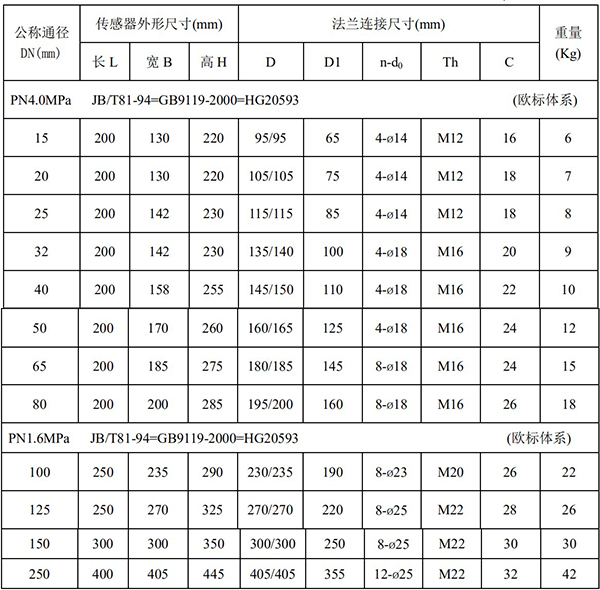

常用规格泥浆流量计外形尺寸和法兰连接尺寸


常用规格泥浆流量计外形尺寸和法兰连接尺寸
