水泥浆流量计怎么接线

点击次数:571 发布时间:2021-11-09 08:50:17

水泥浆流量计有一体式水泥浆流量计和分体式水泥浆流量计两种,这两种水泥浆流量计接线图差别很大,请在使用时严格按照仪表提供的接线图接线,才能保证仪表正常工作:

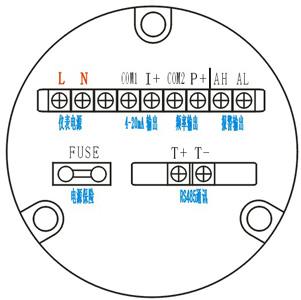

1、一体式水泥浆流量计接线图如下图所示


一体式水泥浆流量计端子符号说明:

①仪表电源:AC220V火线接“L”端子,零线接“N”端子。

②输出信号:水泥浆流量计为4-20mA信号输出时正极接“I+”端子,负极接“COM1”端子;水泥浆流量计为频率信号输出时正极接“P+”端子,负极接“COM2”端子。

③报警输出:上限报警输出接“AH”端子,报警地接“COM2”端子;下限报警输出接“AL”端子,报警地接“COM2”端子。

④FUSE:仪表电源保险丝(1A)。

⑤RS485通讯:RS485通讯接“T+”和“T-”端子


2、分体式水泥浆流量计接线图如下图所示


分体式水泥浆流量计端子符号说明:

①仪表电源:AC220V火线接“L”端子,零线接“N”端子。

②输出信号:水泥浆流量计为4-20mA信号输出时正极接“ICOUT”端子,负极接“ICOM”端子,“INSW”端子不接线;水泥浆流量计为频率/频率信号输出时正极接“PUL+”端子,负极接“PCOM”端子。

③报警输出:上限报警输出接“ALM+”端子,报警地接“ALCOM”端子;下限报警输出接“ALM-”端子,报警地接“ALCOM”端子。

④励磁线圈:接传感器励磁线圈接“EXT+”和“EXT-”端子,“INSW”端子不接线。

⑤传感器信号:“DS1”和“DS2”接传感器信号线,“SGND”接外屏蔽线。

⑥信号电极:“SIG1”和“SIG2”接传感器信号电极,“SGND”接外屏蔽线。

⑦RS485通讯:RS485通讯接“TSR+”和“TSR-”端子。


分体式水泥浆流量计信号线、励磁线、电源线等型号规格

1、流量信号线

分体型转换器与传感器配套使用时,流量信号传输电缆可以使用型号为RVVP 2×32/0.2的聚氯乙烯华涛金属网屏蔽电缆。信号线与传感器配套,通常由水泥浆流量计生产厂家提供。当被测电导率小于或长距离传输时,可以使用具有等电位屏蔽的双芯双重屏蔽信号电缆(例如:STT3200专用电缆或BTS型三重屏蔽信号电缆)。


2、励磁电流线

励磁电流线可采用而芯绝缘橡皮软电缆线,建议型号为YHZ-2×1mm2。励磁电流线的长度与信号电缆长度一致。励磁电流线与传感器配套通常由水泥浆流量计生产厂家提供。


3、输出与电源线

所有输出与电源线由用户根据实际情况自备双绞线,但请注意满足负载电流的要求。
