v锥流量计安装
1.安全要求
任何人在安装、检查或维护锥形流量计时都应对管道的结构及系统地压力必须有清晰正确的认识。起吊仪表时应该小心,若起吊、下落不正确可能损伤仪表。
在调校仪表时,必须使用合适且正确的工具。
在调整及折装仪表时,应确保管道的压力已经完全卸掉-千万不可带压拆卸仪表。
开车前必须检查所有的连接是否牢固,必须与流量计保持一定的距离,避免事故发生。
2.开箱、检验
流量计到货后应进行开箱检查,防止流量计或配件在运输过程中被损坏。若碰到随机文件或流量计有问题,请同代理商联系。
3.流量计安装定位

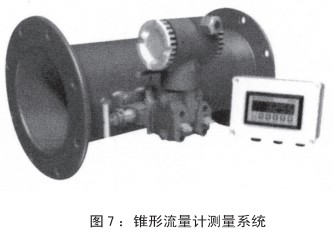

每台锥形流量计的侧面贴有方向标签标明流体的流向,安装时应特别注意。对大多数口径而言,两个取压口之间的距离为2.12,高压口位于上游,低压口位于下游,请参考图8,安装时请注意方向及高、低压取压口的位置。
4.配管要求
安装时建议上游直管段为0-3D,下游直管段为0-1D,D代表所安装管道的公称直径。由于锥形流量计的整流作用,当流量计邻近1个90°弯管或邻近不在同一平面的2个90°弯管时,流量计的精度不受影响。锥形流量计还可安装在比它本身稍微大一些的管道上。在这类管线上安装时,请向代理咨询。
5.取压口的方向

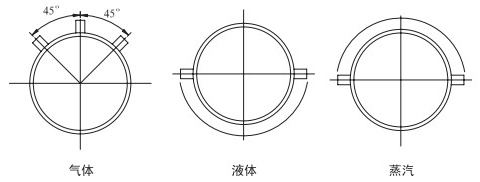

对于水平管道上安装的锥形流量计,取压口位于管线的侧上方,即位于时钟3点或9点的位置。如果安装在竖直管线上,则对取位口的方位不作要求。

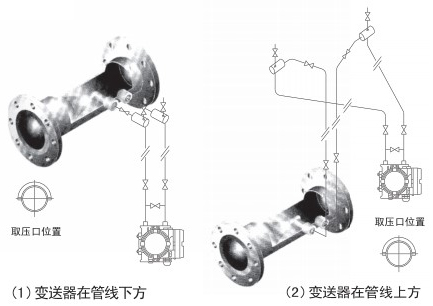

(1)介质为洁净液体时

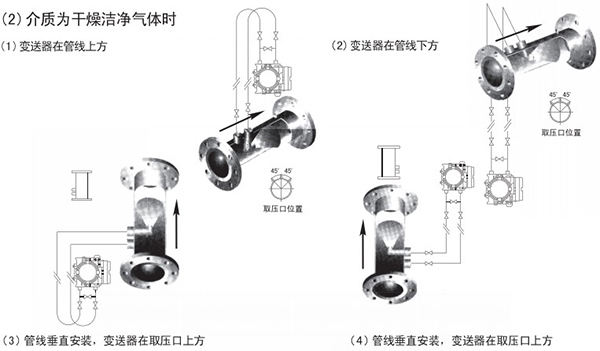

(2)介质为干燥洁净气体时
(3)介质为蒸气体时
6.引压管
尽可能安装好引压管,当没有介质流通时,不会产生差压信号。详情请参考有关安装使用手册。
注意:若被测介质为气体或蒸汽,可能介质会在引压管中凝结,请注意以下两点:
1.引压管线应水平走一段距离以保证竖直管线同仪表之间有足够的距离,确保垂直管线内没有蒸汽。
2.对于一些流量计需垂直安装的场所,在引压管线的安装方面尤其需要注意。
7.三阀组
请参考三阀组的安装、使用及维护手册。
8.差压变送器
请参阅不同厂家的差压变送器上的具体安装、使用及维护手册。
9.温度和压力传感器
请参阅不同厂家的具体安装、使用及维护手册。
10.安装检查要点
(1)差压变送器的满量程是否正确。
(2)差压变送器零点是否已经调整。
(3)差压变送器和流量计算仪的设置是否正确。
(4)引压管是否吹扫了。
(5)引压管是否有泄漏。
(6)阀组是否关闭。
(7)锥形流量计的高压端是否在低压端的前面。
