V锥型流量计选型和管径关系

点击次数: 发布时间:2021-03-16
v锥流量计尺寸与选型
1.管道式S0法兰连接(VS)
法兰标准:ANSIB16.5/HG20616   连接形式:SO   密封形式:RF
压力等级(CL/MPa):150/2.0
法兰标准:JB/T82.1/HG20593、20594   连接形式:平焊   密封面形式:凸(突)台面
压力等级(MPa):0.25、0.6、1.0、1.6、2.5
外形图

尺寸表
2.管道式WN法兰连接(VW)
法兰标准:ANSIB16.5/HG20617   连接形式:WN   密封面形式:RF   RJ
压力等级(CL/MPa):150/2.0、300/5.0、600/11.0、900/15.0、1500/26.0、2500/42.0
法兰标准:GB/T9115/JB/T82/HG20595   连接形式:对焊   密封面形式:凸(突)台面、凹凸面、环连接面
压力等级(MPa):0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、40.0
外形图
尺寸表一
尺寸表二
3.管道式SO、WN法兰连接(VS、VW)选型
3.法兰取压(VF)
适用于粘稠、易结垢液体(原油、渣油、原料油、回炼油、水煤浆、焦油、硫磺、苯)、脏污及粉尘气体对于高粘度及粉尘介质可依据设计要求增加吹扫口。

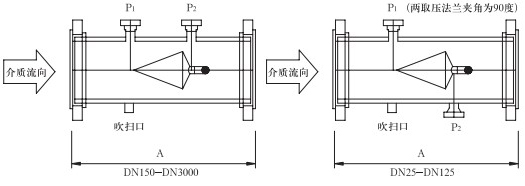

SO管法兰连接外形及尺寸

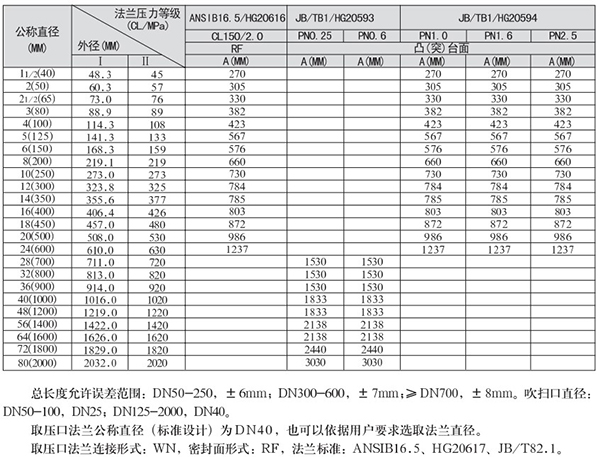

尺寸表一

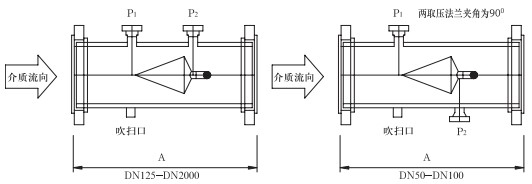

4.WN管法兰连接外形及尺寸
尺寸表二
1.总长度允许误差范围:DN50-250,±6mm;DN300-600,±7mm;≥DN700,±8mm。吹扫口直径:DN50-100,DN25;DN125-3000,DN40。
2.尺寸表中同一栏值有两个并以/隔开,表示/下方的数值是以HG管法兰尺寸计算所得。
3.DN>600法兰标准为ANSIB16.47(HG20623)
取压口法兰公称直径(标准设计)为DN40,也可以依据用户要求选取法兰直径。
取压口法兰连接形式:WN,密封面形式:RF,法兰标准:ANSIB16.5、HG20617、JB/T82.1。
5.法兰取压(VF)选型
6.直接焊接式(VB)
适用于测量高压和超高压介质流量,不用法兰连接,而是采用直接焊接,以减少管路上的泄露点,如:加氢裂化、聚乙烯、电厂的主蒸汽和主给水等。
适用于测量长输管道高强度钢管内流体的流量,钢管标准:GB/T9711.1、GB/T9711.2 如:长输管道、城市管网等。

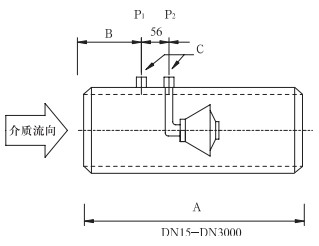

外形图

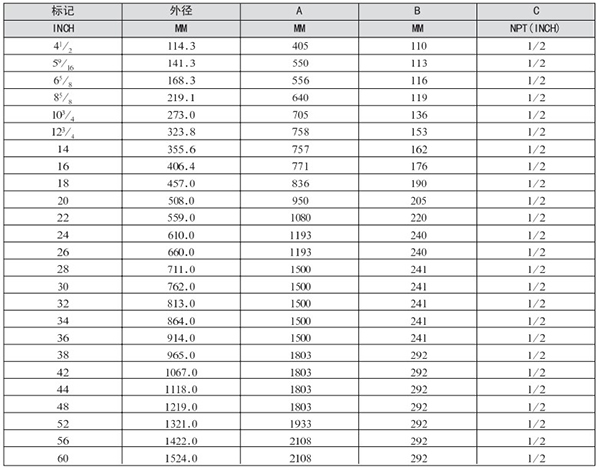

长输管道尺寸表
总长度允许误差范围:φ114.3-273,±4mm;DN323.8-610,±6mm;DN660-1524,±7mm。长输管道公称直径从“4 1/2~60”,只有一个外径系列,故选项时不选外径代码。
7.直接焊接式(VB)选项
8.保温夹套式(VJ)
专门为测量要求夹套管伴热工艺介质的流量而设计,特别适合易结晶介质及温控要求严格的场合。钢制夹套管法兰标准:SHT501-1997。

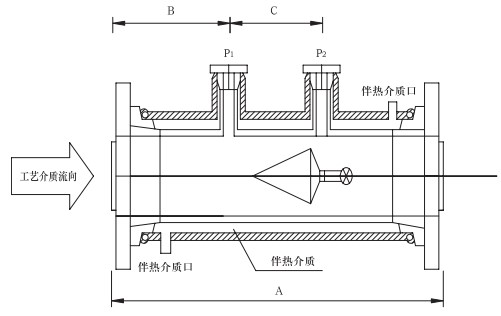

外形图
尺寸表
9.保温夹套式(VJ)选项
10.防腐式(VA)
连接法兰标准:ANSIB16.5/HG20617   JB/T82/HG20595
连接法兰压力等级(CL/MPa):150-2500/2.0-42.0、PN0.25-25.0
VA独特的耐腐蚀防堵装配结构,是为测量含有湿气的氯气、氯化氢、氢氟酸等介质的流量而专业设计
特点:1.安装时无需焊接,2.锥体可以更换。
外形图
尺寸表
其它管径、长度也可以设计制造。
