v锥流量计技术参数

点击次数: 发布时间:2021-04-25
技术说明
1.管体采用无缝隙整体TP304(20#)+PTFE(聚四氟乙烯)衬里。
2.PTFE(聚四氟乙烯)衬里,采用内模成型,整体烧结技术成型,保证衬里的致密性和与TP304(20#)管壁的粘合度,确保在运行中正常情况下,不出现衬里鼓泡和起层,也不会导致HC1和C1离子渗入TP304(20#)表面,对管道造成腐蚀。
3.锥体采用整体PTFE加工而成,确保在运行中锥体的耐腐蚀性及表面结构不变,使测量信号保持长期稳定。
4.金属管壁设计可以保证锥形流量计良好的承压性。
5.取压法兰规格及技术要求:DN50   F304(20#)+PTFE   RF   SO(WN)。

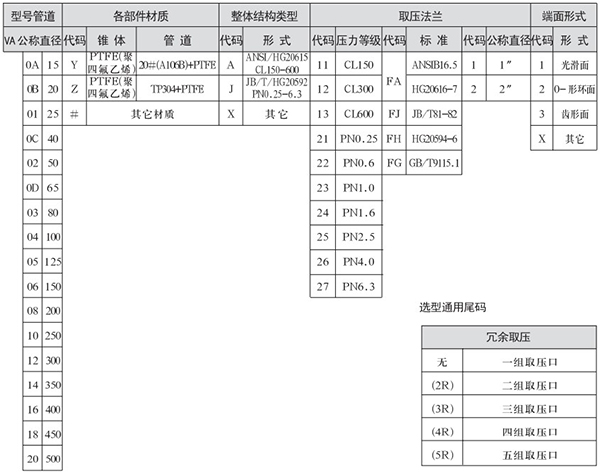

1、防腐式锥形流量计(VA)选型
2、方管锥形流量计(VP)
节流元件为相似形方锥,为测量方形(正方和矩形)管道内介质的流量而专业设计。
非常适合电厂或炉风量测量,无需直管段、能测低流速,精度高,测量稳定,是理想解决方案。
外形图

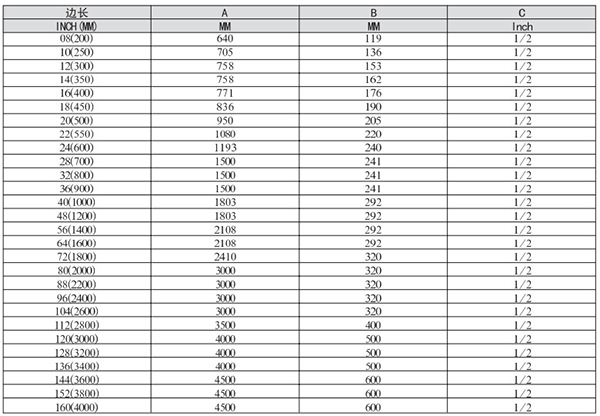

尺寸表

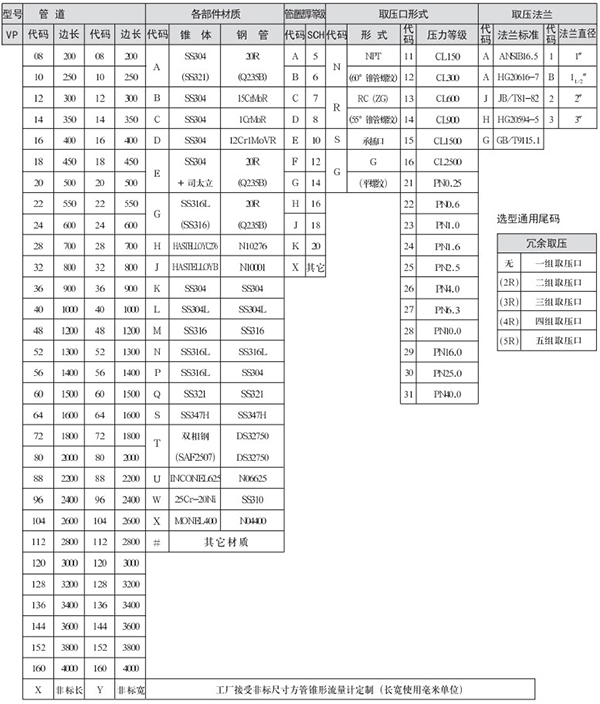

3、方管锥形流量计(VP)选型
4、管道对夹式连接(VH)
连接法兰标准:ANSIB16.5/HG20617   JB/T82/HG20595
连接法兰压力等级(CL/MPa):150-2500/2.0-42.0、PN0.25-25.0
适用于测量小直径高流速管道中介质的流量
特点:1.安装时无需焊接。2.锥体可以更换。
外形图

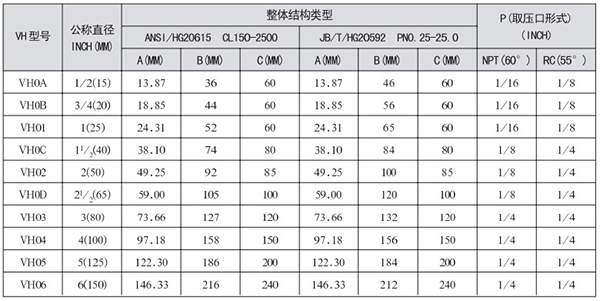

尺寸表
其它管径、长度和螺纹孔径也可以设计制造。
5、管道对夹式连接(VH)选型
