关于排污管流量表产品特点及应用维护的简要介绍

一、本文引言
排污管流量表由传感器和转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

二、排污管流量表的工作原理、特点及应用
（一）测量原理
排污管流量表是根据法拉*电磁感应定律制成的一种测量导电性液体的仪表。流量计测量管，有一个用绝缘材料制成的壳体，壳体内装有线圈、铁芯和磁轭，壳体的端面装有两只电极。励磁线圈由双向方波脉冲励时，将产生一磁通密度为 B 的工作磁场。当具有一定电导率的流体以平均流速V 流经测量管时，将切割磁力线感应出电动势 E。电动势 E 正比于磁通密度 B
与平均流速 V 的乘积：E∝KVB，其中 K 为结构系数。电动势 E（流量信号）由电极检出并通过电缆送到转换器。
（二）结构特点
排污管流量表由两大部分组成：传感器和转换器；转换器同传感器可组成分离型或一体型。
（三）排污管流量表的适用范围，与一般电磁流量计的测量范围相同。
（四）排污管流量表的主要技术特点及应用
1.准确度高。测量结果与流速分布、流体压力、黏度、温度、密度和电导率等物理参数的变化无关。
2.适于在公称通径 DN100-DN1800的金属管道上使用。
3.量程比宽。量程范围宽可达100∶1。
4.具有耐腐蚀和耐磨损。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料即可。
5.转换器采用 16 位高性能微处理器，3 行 128*64LCD 点阵汉字显示，参数设定方便，编程可靠。
6.直管道要求低，前 5D 后 3D（D 为管道公称直径）。
三、排污管流量表的安装
（一）分离型转换器的安装
分离型转换器应尽量靠近传感器安装，可以墙装或柱装。室外安装应装在仪表箱内，避免阳光长时间直射和雨淋。
（二）传感器（或一体型）的安装。在管道上安装的传感器（或一体型），须在管道上开孔焊上连接座（或管接头），再将传感器（或一体型）固定到连接座（或管接头）上。
1.在管道上安装技术要求
（1）选择振动小的场所，避免日光直射。
（2）为使传感器测量导管内始终充满流体，传感器可安装在 U 型管道*低部位。
（3）如垂直或倾斜安装，流体应自下而上流动。
（4）被测流体需充满管道。
（5）传感器可以水平和垂直安装，只要通过两电极的几何直线与管道轴线垂直。
（6）为了进一步减小夹带气泡对测量的影响，仪表可离开管道的*高位置安装。
（7）应选择便于仪表接线操作和读数的位置。

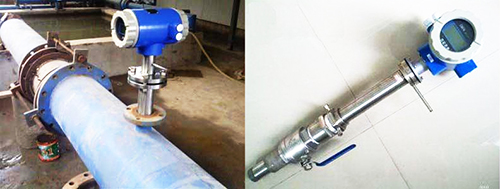

2.分离型传感器（或一体型）用法兰球阀在用户管道上安装。
（1）排空选定位置管道内的液体。
（2）在管道选定位置用气割的方法开一个 Φ40-Ф50 的圆孔，孔周边尽量光滑。
（3）将连接座从球阀下端拆下，放在开孔处。
（4）将传感器（或一体型）安装在连接座上，在连接座法兰和球阀法兰间加垫圈，并且使流向标记箭头指向用户认定的正流向。
四、排污管流量表使用中存在的问题
（一）由于流量传感器安装位置不合适，使其测量管内液体未能充满，造成“励磁”报警。
（二）流量计前直管段应≥5D、流量计后直管段应≥3D （D 为管道公称直径）。
（三）液体中含有粉状、颗粒时，造成污物的沉积，使衬里磨损。
（四）液体电导率若接近下限值可能出现晃动现象。
（五）传感器励磁线圈电阻（EXT+ 与EXT- 之间）应小于 60Ω。
五、结束语
排污管流量表的优点主要表现在安装简单、使用广泛，测量性能好，老装置改造方便方面，在各类水介质（新鲜水、循环水、污水等）流量的数据变化不定的测量中应用很广泛，对于装置的用水平衡和计量可以起到有效的作用。因此，掌握其工作原理、结构、特点及解决办法，会有利于我们更好地使用和维护。
