混凝土计量表,道路混凝土计量表
点击次数:1510 发布时间:2019-07-22 07:06:00
混凝土计量表产品概述
KM-LDE电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他液体流量计英文菜单所带来的不便,我公司独家设计了4-6多电极结构,进一步保证了测量精度,减轻了仪表体积和安装维护的麻烦。 可以准确测量酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量的一种流量计。
混凝土计量表工作原理
传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
混凝土计量表型式及结构
按用途分类
2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
混凝土计量表技术性能指标
1、执行标准:JB/T9248-1999;
2、公称通径(mm):DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速:10m/s;
4、精度表
5、流体电导率:≥ 5μS/cm;
6、公称压力:DN10~DN50 4.0MPa;DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa;DN1200~DN2000 0.6MPa。
7、最高流体温度
8、衬里材料:聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电极材料:不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级:IP65、IP68
11、防爆标志:一体型、DN10~DN600 mdⅡBT4;分体型、DN10~DN1200 mⅡBT4
12、供电电源:电压220VAC 50Hz; 24VDC
13、分体型:传感器与转换器的距离 一般不超过100m。超过100m时,应特殊订货。
混凝土计量表安装地点的选择
为了使变送器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修,活动方便的地方。
⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量计的下游侧。

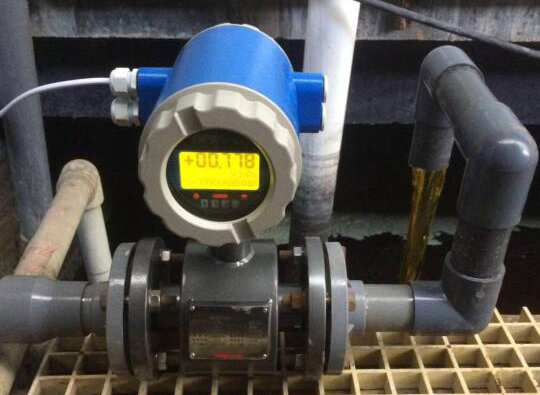

混凝土计量表安装要求
为了准确计量,在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动,避免由气穴而产生电极断路。
⑶ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。
⑷ 在流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但要保证前后直管段长度。

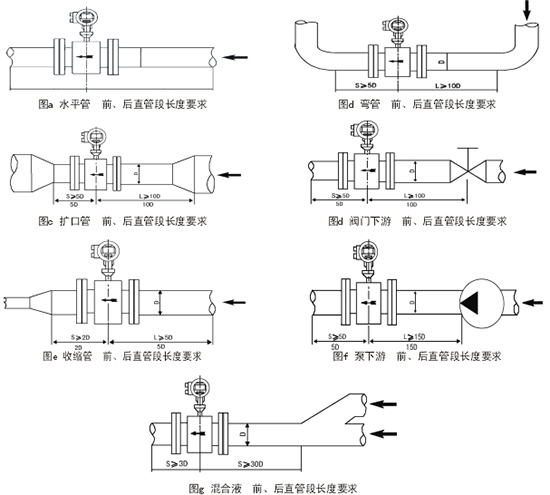

⑹前后直管段为流量计前≥5DN,后端≥2DN。
混凝土计量表特点
电磁流量计由传感器和转换器两部分组成,被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造,具有以下特点:
1、测量管内无阻力及活动部件,因此无压力损失,是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成,它与管道截面上流速的平均值成正比。因此,对管道内流速分布不敏感,要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料,能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式,功耗低,零点稳定,测量精度高,适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别,能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量,方便读数。内有三级密码设置功能,防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示,参数设置方便。并具有FROM存贮设置参数和累计流量值,具有掉电保护功能。
9、转换器采用表面安装技术(SMT),具有自检与自诊断功能,可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
混凝土计量表主要用途

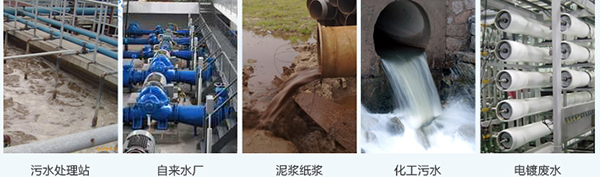

电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中,导电液体和浆液的体积流量的测量。
混凝土计量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃;转换器 -10℃~+60℃
2、相对湿度: 5%~90%;
3、供电电源:交流供电:频率47~63Hz;电压85~260V;谐波成分不大于5%;直流供电:18~36V,纹波5%。
4、功率: 小于20W。
