塑料管浮子流量计

产品名称:塑料管浮子流量计

产品型号:JKM-LZ型

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:塑料管浮子流量计锥管等主部件均由AS、ABS塑料制成,有较好的耐腐性能,产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点。

塑料管浮子流量计锥管等主部件均由AS、ABS塑料制成,有较好的耐腐性能,产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点,塑料管浮子流量计可广泛应用于化工、环保、食品等工业部门。

塑料管浮子流量计原理与结构
塑料管浮子流量计的主要测量元件为一根小端向下,大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力,浮力及粘性力三的合力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

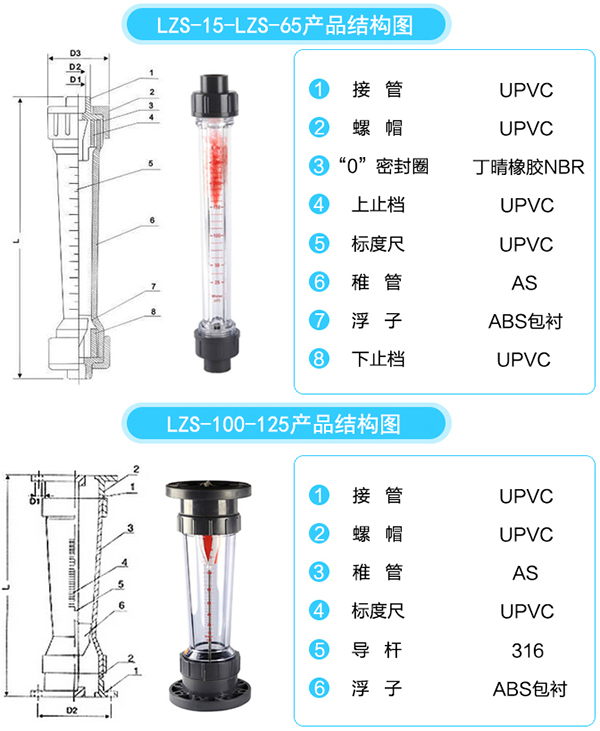

塑料管浮子流量计结构图

塑料管浮子流量计安装
〔1〕安装前,应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。
〔2〕流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法连接后,再和金属法兰连接。
〔3〕流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。〔一般标准:需用的最佳流量为流量计最大流量的50%-70%,尽量不要用到最高数。〕
〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。
〔6〕塑料管转子流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。

塑料管浮子流量计安装尺寸

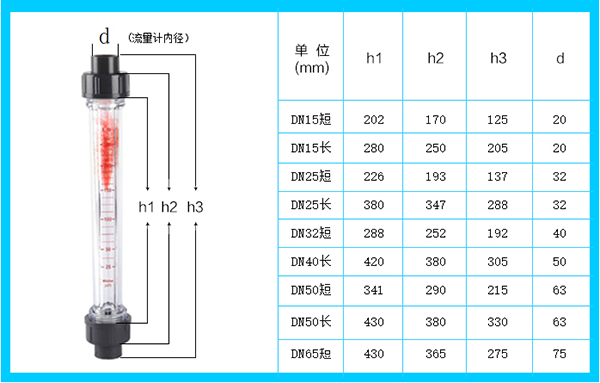

塑料管浮子流量计安装尺寸图

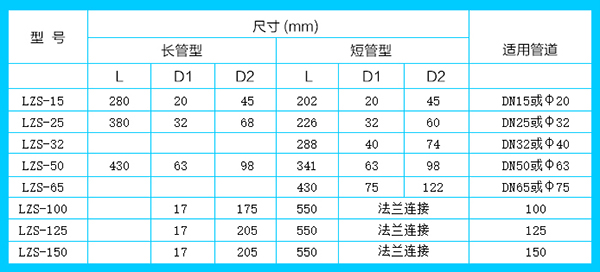

塑料管浮子流量计安装尺寸对照表

塑料管浮子流量计选型说明
塑料管浮子流量计选型对照表

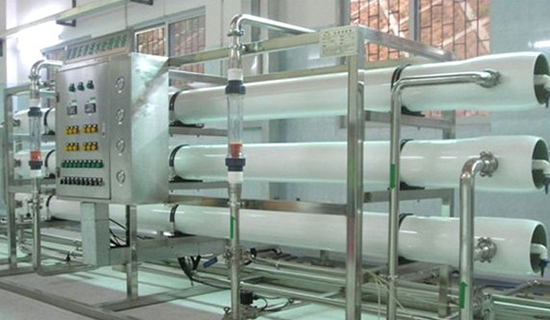

塑料管浮子流量计工作现场图
塑料管浮子流量计工作现场图
