面板式流量计

面板式流量计

  • 品*：JKM/凯铭仪表
  • 型号：JKM-LZB
  • 测量范围：0-60m³/h
  • 精度等级：±2.5%
  • 公称通径：DN4-DN100
  • 适用介质：液体，气体
  • 工作压力：＜1MPa
  • 工作温度：≤120℃
  • 供电方式：刻度显示
  • 订货号：QCN699596WPG
面板式流量计概述
面板式流量计也属转子流量计或称浮子流量计，测量管选用优质透明有机玻璃，分为气体、液体、水型。主要应于净水处理及环保工程配套，面板式流量计也可用于化工、石油、轻工、医药、化肥、食品、造纸及科学研究等部门，用来测量液体单相非脉动的流量。
面板式流量计具有透明度高、读数直观、不易破裂、重量轻、寿命长、安装连接文便等特点。

面板式流量计安装方式
〔1〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的*佳流量为流量计*大流量的50%-70%，尽量不要用到*高数。〕
〔2〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔3〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
〔4〕流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
JKMLZB-8系列面板式流量计

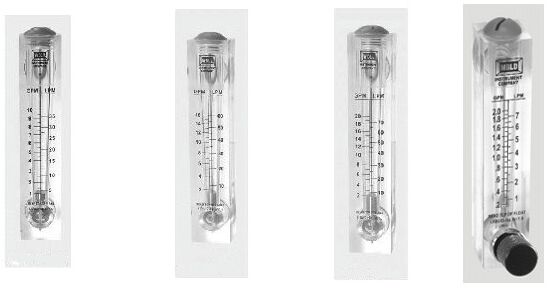

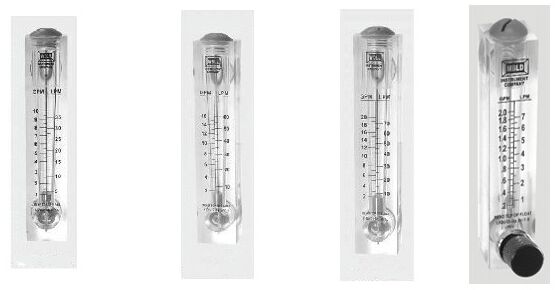

LZB-8系列面板式流量计图
                        型号
                        流量范围
                        介质
                        备注
                        LZB-8
                        LZB-0802M
                        2-20l/h
                        水
                        不带阀
                        LZB-0804M
                        4-40l/h
                        LZB-0806M
                        6-60l/h
                        LZB-0810M
                        10-100l/h
                        LZB-0807M
                        10-70GPH
                        LZB-0802M-V
                        2-20l/h
                        带阀
                        LZB-0804M-V
                        4-40l/h
                        LZB-0806M-V
                        6-60l/h
                        LZB-0810M-V
                        10-100l/h
                        LZB-0807M-V
                        10-70GPH
                        LZB-0801G
                        0.1~1GPM
                        不带阀
                        LZB-08A01M-V
                        1~10SCFH/0.5~5LPM
                        空气
                        带阀
                        LZB-08A02M-V
                        2~20SCFH/1~10LPM
                        LZB-08A04M-V
                        4~40SCFH/2~20LPM
                        LZB-08A08M-V
                        8~80SCFH/4~40LPM
                        LZB-08A10M-V
                        10~100SCFH/5~50LPM
                        LZB-08A20M-V
                        20~200SCFH/10~100LPM

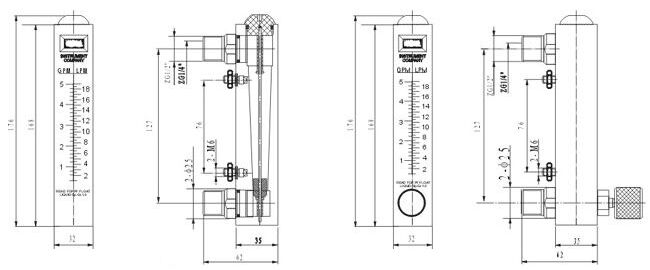

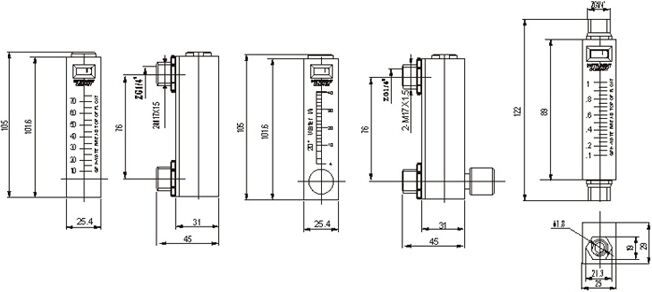

LZB-8系列面板式流量计结构图
JKMLZB-9系列面板式流量计

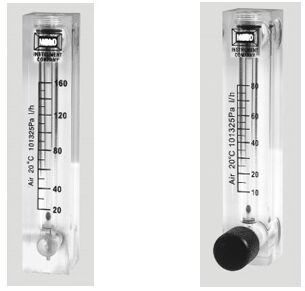

LZB-9系列面板式流量计产品图
                        型号
                        流量范围
                        介质
                        备注
                        LZB-9
                        LZB-0908M
                        10~80 l/h
                        空气
                        不带阀
                        LZB-0916M
                        20~160 l/h
                        LZB-0930M
                        30~300 l/h
                        LZB-0980M
                        80-800 l/h
                        LZB-0908M-V
                        10~80l/h
                        带阀
                        LZB-0916M-V
                        20~160 l/h
                        LZB-0930M-V
                        30~300 l/h
                        LZB-0980M-V
                        80~800 l/h

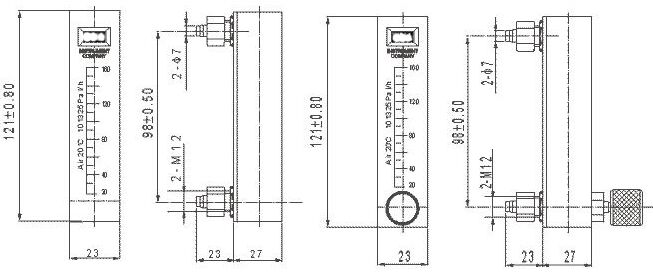

LZB-9系列面板式流量计结构图
JKMLZB-10系列面板式流量计
10系列面板式流量计产品图
                        型号
                        流量范围
                        介质
                        备注
                        LZB-10
                        LZB-1001M
                        0.1~1GPM/0.5~4LPM
                        水
                        不带阀
                        LZB-1002M
                        0.2~2GPM/1~7LPM
                        LZB-1005M
                        0.5~5GPM/2~18LPM
                        LZB-1001M-V
                        0.1~1GPM/0.5~4LPM
                        带阀
                        LZB-1002M-V
                        0.2~2GPM/1~7LPM
                        LZB-1005M-V
                        0.5~5GPM/2~18LPM
                        LZB-10A04M
                        0.4~4SCFM/12~120LPM
                        空气
                        不带阀
                        LZB-10A08M
                        0.8~8SCFM/24~240LPM
                        LZB-10A16M
                        1.6~16SCFM/48~480LPM
                        LZB-10A24M
                        2.4~24SCFM/72~720LPM
                        LZB-10A04M-V
                        0.4~4SCFM/12~120LPM
                        带阀
                        LZB-10A08M-V
                        0.8~8SCFM/24~240LPM
                        LZB-10A16M-V
                        1.6~16SCFM/48~480LPM
                        LZB-10A24M-V
                        2.4~24SCFM/72~720LPM
10系列面板式流量计结构图
JKMLZB-25系列面板式流量计
LZB-25系列面板式流量计产品图
                        型号
                        流量范围
                        介质
                        备注
                        LZB-25
                        LZB-2510M
                        1~10 GPM/5~35LPM
                        水
                        不带阀
                        LZB-2516M
                        2~16 GPM/4~60LPM
                        LZB-2520M
                        2~20 GPM/10~70LPM
                        LZB-25A40M
                        4~40 SCFM/7~70m3/h
                        空气
                        LZB-25A60M
                        6~60 SCFM/10~100m3/h
LZB-25系列面板式流量计结构图
JKMLZB-40系列面板式流量计
LZB-40系列面板式流量计产品图
                        型号
                        流量范围
                        介质
                        备注
                        LZB-40
                        LZB-4035M
                        4~35 GPM/12~120LPM
                        水
                        不带阀
                        LZB-4040M
                        4~40 GPM/15~150LPM
                        LZB-4010M-V
                        1~10 GPM/5~35LPM
                        带阀
                        LZB-4016M-V
                        2~16 GPM/4~60LPM
                        LZB-4020M-V
                        2~20 GPM/10~70LPM
LZB-40系列面板式流量计结构图
