磁性浮子流量计

磁性浮子流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LZ
  • 测量范围:0.0025~60m³/h
  • 精度等级:±1.5%
  • 公称通径:DN15~DN100
  • 适用介质:液体、气体
  • 工作压力:1.6~4.0MPa
  • 工作温度:-80℃~200℃
  • 供电方式:24VDC
  • 订货号:MIQ255927HDH
磁性浮子流量计产品概述
金属转子流量计采用可变面积式测量原理生产研究,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等(污水流量计)。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

磁性浮子流量计产品分类图


磁性浮子流量计主要特点
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5.适用于小口径和低流速介质流量测量。
6.工作可靠,维护量小,寿命长。
7.对于直管段要求不高。
8.较宽的流量比10:1。
9.双行大液晶显示,可选现场瞬时/累积流量显示,可带背光。
10.单轴灵敏显示。
11.非接触磁耦合传动。
12.全金属结构,适于高温、高压和强腐蚀性介质。
13.可用于易燃、易爆危险场合。
14.可选二线制、电池、交流供电方式。
15.带有数据恢复,数据备份及掉电保护功能。

磁性浮子流量计技术参数
1、测量范围:水(20℃)2.5-300000 l/h,空气(20℃,0.1013MPa)0.07-3000m3/h 参见流量表,特殊流量可订制
2、量程比:标准型10:1,特殊型20:1
3、精度:标准型1.5级
4、压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa,夹套的压力等级为1.6MPa,特殊型在选型和订货前应与工厂协商
5、压力损失:7kPa-70kPa
6、介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃,高温型:最高可达400℃
7、介质粘度:DN15:<5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8),DN25: <250mPFa.s,DN50-DN150: <300mPa.s
8、环境温度:液晶型-30℃-+85℃,指针型-40℃-+120℃
9、连接形式:标准型:DIN2501标准法兰,特殊型:由用户指定的任意标准法兰或螺纹
10、电缆接口:M20*1.5
11、供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC),交流型:85-265VAC ? ?50HZ,电池型:3.6V@4AH镍氢电池
12、报警输出:上限或下限瞬时流量报警
13、标准型:集电极开路输出(最大100mA@30VDC内部阻抗100欧)
14、特殊型:继电器输出(触点容量最大5A@250VAC)
15、脉冲输出:累积脉冲输出,最小间隔50毫秒
16、液晶显示:瞬时流量显示数值范围:0-50000
17、累计流量显示数值范围:0-99999999
18、防护等级:IP65
19、防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6

磁性浮子流量计工作原理
金属转子流量计的构造是在一根截面积自下而上逐渐扩大的椎形金属管内,装有一个能够旋转自如的由金属或其他材质制成的转子(或称浮子),被测流体从金属管底部流进,从顶部流出。
当流体自下而上流过垂直锥形管时,转子受到两个力的作用:一是垂直向上的推动力,它等于流体流经转子与锥形管间的环形截面积所产生的压力差;另一个是垂直向下的净重力,它等于转子所受重力减去流体对转子的浮力,当流量加大使压力差大于转子净重力时,转子就上升,当压力差与转子的净重力相等时,转子处于平衡状态,即停留在一定位置上,在金属管外表面上刻有读数,根据转子的停留位置,读出被测流体的流量。

磁性浮子流量计工作原理图


磁性浮子流量计流量范围

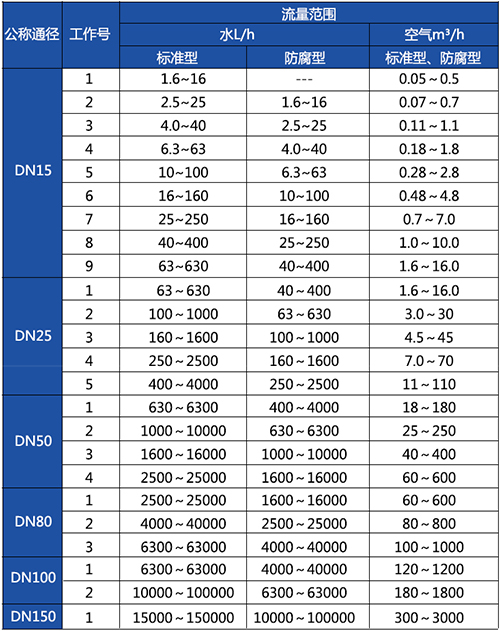

磁性浮子流量计口径流量范围表


磁性浮子流量计选型说明

磁性浮子流量计规格选型表


磁性浮子流量计
安装要求

1、可安装在垂直或水平的管道上,垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段,下游设置250mm长的直管段,设置调节流量阀门时,其位置应该在仪表下游直管段之后。
2、推荐安装方式,设置旁通管道(见右图)。建议使用水平尺及铅锤检测流量计的安装垂直度, 以保证流量计的测量精度。
3、安装在管道上的流量计不应受到外力作用,在流量计出入口的适当位置加装支撑, 可使流量计基本不受外力作用。
4、安装内衬聚四氟乙烯(PTEE)的流量计时,紧固法兰螺栓时应特别谨慎,要求对称紧固且勿过猛过紧, 以防PTFE变形。
5、为避免流体冲击测量器内浮子,仪表在使用时必须缓慢开启阀门,特别是用于测量气体介质流量时,可在仪表的下游直管段后安装气体阻尼装置或节流阀以最大限度地减轻浮子振动。
磁性浮子流量计安装注意事项
磁性浮子流量计现场安装使用图
