金属浮子流量计

产品名称:金属浮子流量计

产品型号:KM-LZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:金属浮子流量计广泛应用于:石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件,及各种介质条件的流量测量过程中。

金属浮子流量计产品概述
金属浮子流量计采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中,适用于测量液体、气体。按指示、适用情况和信号输出形式分类有:指针型、电远传型、耐腐型、高压型、夹套型、防爆型。支持双行大液晶显示,现场显示累积、瞬时流量,支持数字通讯,现场修改测量参数,电远传可输出0~10mA,4~20mA的标准模拟量信号,特别适用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;广泛应用于:石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件,及各种介质条件的流量测量过程中。

金属浮子流量计工作原理
金属浮子流量计是变面积式流量计的一种。在一根由下向上扩大的垂直锥管中,浮子可以在锥管内自由地上升和下降,圆形横截面的浮子的重力是由液体动力承受的,随着流量的变化,浮子在流速和浮力作用下上下运动,在某一位置浮子所受的力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部通过磁耦合传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
金属浮子流量计结构原理图

金属浮子流量计产品优势
1、坚固的全金属结构设计型浮子流量计
2、金属管浮子流量计采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、基于模块化设计设计,远传信号输出,开关信号输出
5、短行程、小型结构设计、仪表总高度250mm
6、适于测量小流量、低流速介质
7、磁性耦合结构确保数据传输、信号更加稳定
8、垂直、水平、各种安装方式更适合不同使用场合
9、可带HART协议,可以全部根据用户需求即时安装与使用
10、高温、高压设计,防腐材料选用可适用各种复杂介质环境

金属浮子流量计技术参数
1、测量范围:水(20℃)1-200000 l/h;空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
2、量程比:标准型10:1 特殊型20:1
3、精度:标准型1.5级 特殊型1.0级
4、压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa;特殊型:DN15-DN50 25MPa DN80-DN200 16MPa;夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
5、压力损失:7kPa-70kPa
6、介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃;高温型:最高可达400℃
7、介质粘度:DN15: <5mPa.s(F15.1-F15.3);DN20<30mPa.s(F15.4-F15.8);DN25: <250mPa.s;DN50-DN150: <300mPa.s
8、环境温度:液晶型-30℃-+85℃;指针型-40℃-+120℃
9、连接形式:标准型:DIN2501标准法兰;特殊型:由用户指定的任意标准法兰或螺纹
10、电缆接口:M20*1.5
11、供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC );交流型:85-265VAC 50HZ;电池型:3.6V@4AH镍氢电池
12、报警输出:上限或下限瞬时流量报警
13、标准型:集电极开路输出(最大100mA@30VDC内部阻抗100 欧)
14、特殊型:继电器输出(触点容量最大5A@250VAC)
15、脉冲输出:累积脉冲输出,最小间隔50毫秒
16、液晶显示:瞬时流量显示数值范围:0-50000    累计流量显示数值范围:0-99999999
17、防护等级:IP65;
18、防爆标志:本安型ExiaIICT4-T6 隔爆型dⅡCT6

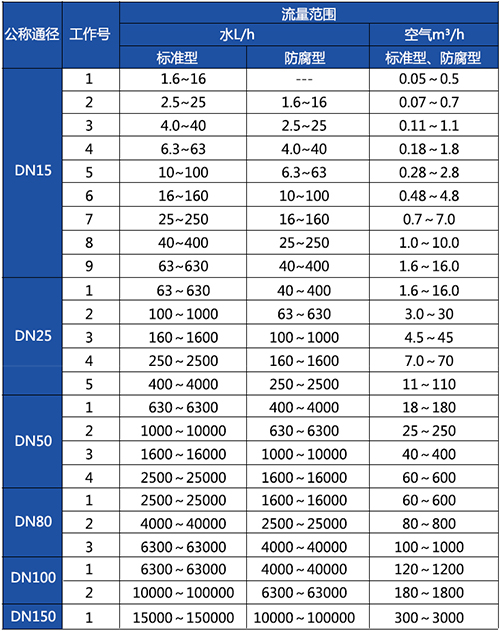

金属浮子流量计流量范围表
通经(mm) 流量范围 压力损失kPa
水L/h* 空气M3/h* 空气
常规型 防腐型 常规型,防腐型
15 2.5~25 --- 0.07~0.7 6.5 7.1
4.0~40 2.5~25 0.11~1.1 6.5 7.2
6.3~63 4.0~40 0.18~1.8 6.6 7.3
10~100 6.3~63 0.28~2.8 6.6 7.5
16~160 10~100 0.40~4.0 6.8 8.0
25~250 16~160 0.7~7.0 7.2 10.8
40~400 25~250 1.0~10 8.6 10.0
63~630 40~400 1.6~16.0 11.1 14.0
25 100~1000 63~630 3~30 7.0 7.7
160~1600 100~1000 4.5~45 8.0 8.8
250~2500 160~1600 7~70 10.8 12.0
400~4000 250~2500 11~110 15.8 19.0
40 500~5000 --- 12~120 10.8 9.8
600~6000 ---- 16~160 12.6 16.5
50 630~6300 400~4000 18~180 8.1 8.6
1000~10000 630~6300 25~250 11.0 10.4
1600~16000 1000~10000 40~400 17.0 15.5
80 2500~25000 1600~16000 60~600 8.1 12.9
4000~40000 2500~25000 80~800 9.5 18.5
100 6300~63000 4000~40000 100~1000 15.0 19.2
150 20000~100000 --- 600~3000 19.2 20.3
