卫生型金属浮子流量计

卫生型金属浮子流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LZ
  • 测量范围:0.0025~60m³/h
  • 精度等级:±1.5%
  • 公称通径:DN15~DN100
  • 适用介质:液体、气体
  • 工作压力:1.6~4.0MPa
  • 工作温度:-80℃~200℃
  • 供电方式:24VDC
  • 订货号:MYQLUJOSU275

卫生型金属浮子流量计概述
金属管转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它 具有体积小,检测范围大,使用方便等特点。它可用来测量液体,气体以及蒸汽的流量。特别适宜低流速小流量的介质流量测量。金属管转子流量计有就地显示 型和智能远传型,支持多种输出协议,为用户提供了非常广阔的选择空间;另外该仪表采用先进的16位微处理器及高质量工业化组件,保证了流量计在各种应用场所的优良性能。多年来,金属管转子流量计的各种优良性能和可靠性,以及较好的性能价格比,广泛受到了石化,钢铁,冶金轻工,食品,制药,水处理等行业的青睐。

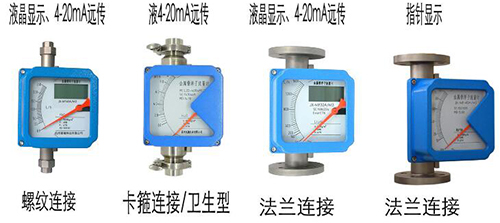

卫生型金属浮子流量计产品分类图


卫生型金属浮子流量计工作原理
金属管转子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内,装有一个能够旋转自如的由金属或其它材质制成的转子(或称浮子)。被测流体从金属管底部进入,从顶部流出。当流体自下而上流过垂直锥形管时,转子受到两个力的作用:一是垂直向上的推动力,它等于流体流经转了与锥形管间的环形截面所产生的压力差;另一是垂直向下的净重力,它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大于转子净重力时,转子就上升。当压力差与转子的净重力相等时,转子处于平衡状态,即停留在一定位置上。在金属管外表面上刻有读数,根据转子的停留位置,即可读出被测流体的流量。转子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。
卫生型金属浮子流量计工作原理图


卫生型金属浮子流量计部分特点
1、坚固的全金属结构设计型浮子流量计
2、金属转子流量计采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直安装,介质下进上出
9、适用于小口径和低流速介质流量测量
10、工作可靠,维护量小,寿命长
11、对于直管段要求不高
12、较宽的流量比10:1
13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据恢复,数据备份及掉电保护功能

卫生型金属浮子流量计技术参数
1、测量范围:水(20℃)1-200000 l,空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
2、量 程 比:标准型10:1
3、精 度:标准型1.0级;特殊型0.5级
4、压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa;特殊型:DN15-DN50 25MPa DN80-DN200 16MPa;夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
5、压力损失:7kPa-70kPa
6、介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃;高温型:最高可达300℃
7、介质粘度:DN15:η<5mPa.s(F15.1-F15.3)/η<30mPa.s(F15.4-F1;DN25:η<250mPFa.s;DN50-DN150:η<300mPa.s
8、环境温度:指针型-40℃-+120℃
9、连接形式:标准型:DIN2501标准法兰;特殊型:由用户指定的任意标准法兰或螺纹
10、电缆接口:M20*1.5
11、供电电源:标准型:24VDC二线制4-20mA(10.8VDC-36VDC)
12、报警输出:上限或下限瞬时流量报警,集电极开路输出(最大100mA@30VDC内部阻抗100欧);继电器输出(触点容量1A@30VDC或0.25A@250VAC或0.5A@125VA)
13、脉冲输出:累积脉冲输出,最小间隔50毫秒
14、液晶显示:瞬时流量显示数值范围:0-50000;累计流量显示数值范围:0-99999999(可带小数点)
15、防护等级:IP65
16、防爆标志:本安型iaⅡCT5;隔爆型dⅡBT6

卫生型金属浮子流量计参考流量
卫生型金属浮子流量计流量范围对照表

卫生型金属浮子流量计选型

卫生型金属浮子流量计规格选型表


卫生型金属浮子流量计转换器形式
卫生型金属浮子流量计转换器图
卫生型金属浮子流量计转换器图

卫生型金属浮子流量计外形及安装尺寸
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图

卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
卫生型金属浮子流量计外形尺寸图
