智能涡轮流量计

产品名称:智能涡轮流量计

产品型号:KM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LWGY智能涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。

智能涡轮流量计产品概述

LWGY智能涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体蜗轮流量计可以应用于制药行业。
LWGY智能涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
LWGY智能涡轮流量计表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。


智能涡轮流量计产品特点

1.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3.具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正;
4.所有有效数据掉电后保持10年不丢;
5.范围度宽,中大口径可达1:20,小口径为1:10;
6.结构紧凑轻巧,安装维护方便,流通能力大;
7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便;


智能涡轮流量计技术参数

公称口径:管道式:DN4~DN200
插入式:DN100~DN2000
精度等级:管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
环境温度:-20℃~50℃
介质温度:测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力:86KPa~106KPa
公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级:ExdIIBT4
连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
            液体:上游直管段应≥20DN,下游直管段应≥5DN
            插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
显示方式:
(1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3);4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
     传输距离:传感器至显示仪距离可达500m


智能涡轮流量计仪表分类

1.按仪表功能分类,智能涡轮流量计可分为2大类,即:
■涡轮流量传感器/变送器
■智能一体化蜗轮流量计
2.功能说明
■涡轮流量传感器/变送器
该类产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类产品均分为基本型和防爆型(ExdIIBT6)两种,外形如图
图1 基本型传感器/变送器
智能涡轮流量计传感器
图2 防爆型传感器/变送器
防爆型智能涡轮流量计传感器
图3 智能涡轮流量计
智能涡轮流量计


智能涡轮流量计基本参数与技术性能

技术性能:表1
仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接;(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接;
精度等级:±0.5%R;
量程比:1:10;1:15;1:20;
仪表材质:304不锈钢、316(L)不锈钢等;
被测介质温度(℃):-20~+120℃;
环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa;
输出信号:4-20mADC电流信号(LWGY-□C型);
供电电源:LWGY-□B型:自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC;
信号传输线:2×0.3(二线制);
传输距离:≤1000m;
信号线接口:内螺纹M20×1.5(LWGY-□C型);
防爆等级:ExdIIBT6;
防护等级:IP65;

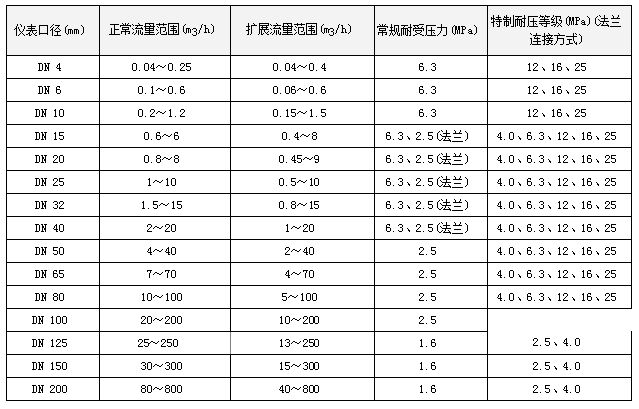

智能涡轮流量计测量范围及工作压力


智能涡轮流量计口径流量对照表
