气体涡轮流量计

产品名称:气体涡轮流量计

产品型号:KM-LWGQ

产品报价: 请联系客服索取报价单,联系电话:0517-86801006

产品特点:气体涡轮流量计广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

气体涡轮流量计产品概述


        气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,供电输出综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表.具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性。广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
        该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型"d"》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型"i"》标准检验合格,防爆标志为ExdIIBT6(隔爆型)、ExiaIICT6(本安型)。
        适用于含有IIA、IIB、IIC类T1~T4温度组别爆炸性气体混合物的0(仅本安型)1、2区危险场所。

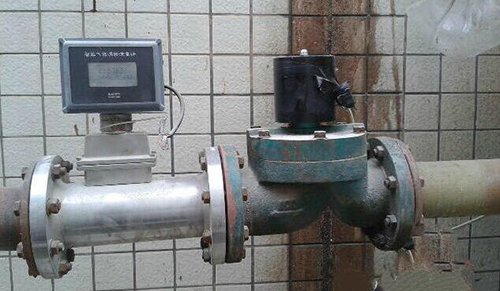

气体涡轮流量计商品实拍

气体涡轮流量计工作原理


        流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电
脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k
式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

气体涡轮流量计主要技术参数

公称口径:管道式:DN4~DN200
插入式:DN100~DN2000
精度等级:管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
高精度的可达0.2级
环境温度:-20℃~50℃
介质温度:测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力:86KPa~106KPa
公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级:ExdIIBT4
气体涡轮流量计连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
显示方式:(1)远传显示:脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离: 传感器至显示仪距离可达500m
气体涡轮流量计技术参数

气体涡轮流量计测量范围及工作压力

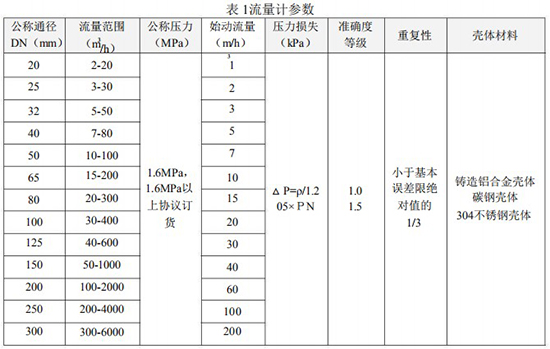

气体涡轮流量计测量范围对照表

气体涡轮流量计外形尺寸

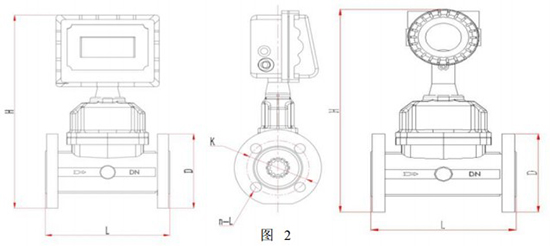

气体涡轮流量计外形尺寸图

气体涡轮流量计安装注意事项


1保证满管
在任何时候,管道必须完全充满液体。否则流量显示会受到影响,导致测量误差气体涡轮流量计一保证满管
2直管段要求
气体涡轮流量计二直管段要求
3避免气泡
如果有气泡进入测量管,流量显示极可能会受影响,导致测量误差
气体涡轮流量计三避免气泡

安装前,管道须吹扫干净。以防残渣铁屑影响流量计的正常运转。
安装前,用微小气流吹动涡轮时,涡轮能转动灵活。并没有无规则的噪音计数器转动正常,无间断卡滞现象。则流量计可安装使用。
流量计安装时法兰和管道法兰中间要加密封垫圈。
流量计前应加装过滤器,气质较脏的场合应加装油过滤器.用户订货前.可同时向我公司订货,严禁过滤器和流量计直接相连。
流量计在安装时前后均应加截至阀门。
法兰盘连接处管道内经处不应该有突起相连接。
流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所:
流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命:
流量计可水平或垂直安装,流体流动方向应与壳体上标识的方向一致在流量计的上游应保证有不小于1ODn的直管段,表后不小于5Dn的直管段。

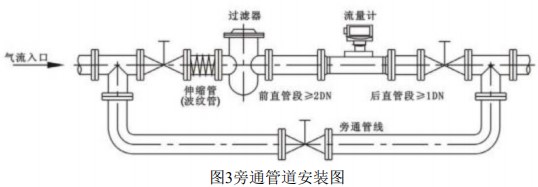

为了不影响流体正常输送。建议按图2安装旁通管路。在正常使用时必须关闭旁通管道阀门:
气体涡轮流量计安装注意事项
在管道施工时.应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
应确保管道与流最计入口和出口的连接同轴并防止垫圈和焊缝突入管道内。否则会扰乱流动剖面;
采用外电源时,流量计必须有可靠接地.但不得与强电系统共用地线:在管道安装或检修时不得把电焊系统的地线与流量计搭接:
管道安装完毕进行密封性试压时,应注意流量计压力传感器所能承受的最高压力《即检定证书上介质最大压力).以免损坏压力传感器。
