气体智能涡轮流量计

气体智能涡轮流量计

  • 品牌：JKM/凯铭仪表
  • 型号：JKM-LWGQ
  • 测量范围：2-6000m³/h
  • 精度等级：1.0级、1.5级
  • 公称通径：DN20-DN300
  • 适用介质：天然气、液化气
  • 工作压力：1.6MPa
  • 工作温度：-20℃～+80℃
  • 供电方式：24VDC 3.6V锂电池
  • 订货号：LXS416637MLA
气体智能涡轮流量计概述
LWQ系列涡轮流量计是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高 精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气 体等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB38362.2-2000《爆炸性气 体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全“i”》标准检验合格，防爆标志为 ExdⅡBT6（隔爆型）、EiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

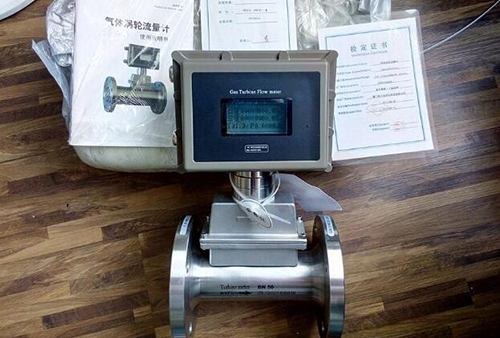

气体智能涡轮流量计产品图


气体智能涡轮流量计产品特点
可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
1、气体涡轮流量计采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
2、采用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。
3、采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
4、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
5、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
6、流量计表头可180°旋转，安装使用简单方便。
7、高精确度，一般可达±1.5%R、±1.0%R。
8、重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
9、智能涡轮流量计可检测被测气体的温度、压力和流量，能进行自动跟踪补偿，并显示标准状态下（Pn=101.325Kpa，Tn=293.15K）的气体流量；可实时查询温度、压力、时间、日期等数据。


气体智能涡轮流量计技术参数

执行标准

封闭式管道中气体流量的测量-气体涡轮流量计（GB/T8940-2003）

仪表口径及连接方式

25、40、50、65、80、100、125、150、200、250、300采用法兰连接

25、40、50可采用螺纹连接

精度等级

±1.5%R（±1%R需特制）*

量程比

1:10；1:20；1:30

仪表材质

表体：304不锈钢或铸铝；叶轮：防腐ABS或优质铝合金；转换器：铸铝

使用条件

介质温度：-20℃～+80℃    环境温度：-30℃~+60℃

相对湿度：5%～90%       大气压力：86～106KPa

工作电源

A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等

B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。当电压低于2.0时出现欠压指示。

整机功耗

A.外电源：＜1W；

B.内电源：平均功耗≤1W，可联系使用三年以上。

输出信号功能

脉冲信号①、4 ~ 20mADC电流信号②、控制信号③

通讯输出功能

RS485通讯④

实时记录功能⑤

起停记录、日记录、定时间间隔记录

信号线接口

内螺纹M20×1.5或其他

防爆等级

ExdIIBT6或ExdIICT4

防护等级

IP65


气体智能涡轮流量计测量范围及工作压力

公称通径

（mm）

型号

标准量程

（m3/h）

扩展量程

（m3/h）

耐压等级

（MPa）

特制高压等级

（MPa）

安装方式

DN25

LWQ-25□

S

2.5-25

W

4-40

1.6

2.5,4.0

法兰（螺纹）

DN40

LWQ-40□

S

5-50

W

6-60

1.6

2.5,4.0

法兰（螺纹）

DN50

LWQ-50□

S1

6-65

W1

5-70

1.6

2.5,4.0

法兰

S2

10-100

W2

8-100

DN65

LWQ-65□

S

15-200

W

10-200

1.6

2.5,4.0

法兰

DN80

LWQ-80□

S1

13-250

W

10-160

1.6

2.5,4.0

法兰

S2

20-400

DN100

LWQ-100□

S1

20-400

W

13-250

1.6

2.5

法兰

S2

32-650

DN125

LWQ-125□

S

20-800

W

20-800

1.6

2.5

法兰

DN150

LWQ-150□

S1

32-650

W

80-1600

1.6

2.5

法兰

S2

50-1000

50-1200

DN200

LWQ-200□

S1

150-2000

W

50-1000

1.6

--

法兰

S2

130-2500

DN250

LWQ-250□

S1

130-2500

W

80-1600

1.6

--

法兰

S2

200-4000

DN300

LWQ-300□

S

200-4000

W1

130-2500

1.6

--

法兰

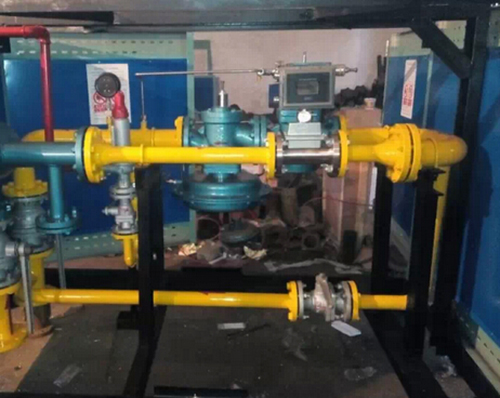

气体智能涡轮流量计工作现场图
