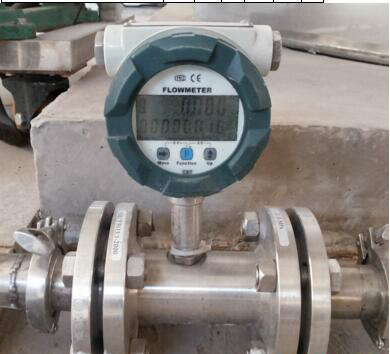

低温涡轮流量计

产品名称:低温涡轮流量计

产品型号:KM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:涡轮流量计由涡轮流量传感器和流量显示仪表(流量积算仪)组成,可实现瞬时流量和累积流量的计量。

低温涡轮流量计概述

涡轮流量计是叶轮式流量计的主要品种,在国际上已有近半个世纪的工业应用历史,我国从60年代中期开始生产,已形成全系列化仪表。它利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系,通过测量叶轮的转速来反映通过管道的体积流量大小,是目前流量仪表中比较成熟的高精度仪表。涡轮流量计由涡轮流量传感器和流量显示仪表(流量积算仪)组成,可实现瞬时流量和累积流量的计量。传感器输出与流量成正比的脉冲频率信号,该信号通过传输线路远距离传送给显示仪表,便于进行累积和显示。此外,传感器输出的脉冲频率信号可以单独与计算机配套使用,由计算机代替流量显示仪表实现密度或温度、压力补偿,显示质量流量或气体体积流量。本仪表适用于轻质成品油、石化产品等液体和空气、天然气(天然气涡轮流量计)等低粘度流体介质,通常用于流体总量的测量。如今,涡轮流量计已在石油、化工、科研、国防和计量等各部门中获得广泛应用。


低温涡轮流量计的工作原理

涡轮流量传感器的结构如图所示。它主要由仪表壳体1、前后导向架组件2和4、叶轮组件3和信号检测放大器6组成。当被测流体通过涡轮流量传感器时,流体通过导流器冲击涡轮叶片,由于涡轮的叶片与流体流向间有一倾角θ,流体的冲击力对涡轮产生转动力矩,使涡轮克服机械摩擦阻力距和流动阻力矩而转动。实践表明,在一定的流量范围内,对于一定的流体介质粘度,涡轮的旋转角速度与通过涡轮的流量成正比。所以,可以通过测量涡轮的旋转角速度来测量流量。
低温涡轮流量计工作原理图
涡轮的旋转角速度一般都是通过安装在传感器壳体外面的信号检测放大器用磁电感应的原理来测量转换的。当涡轮转动时,涡轮上由导磁不锈钢制成的螺旋形叶片依次接近和离开处于管壁外的磁电感应线圈,周期性地改变感应线圈磁回路的磁阻,使通过线圈的磁通量发生周期性的变化而产生与流量成正比的脉冲电信号。此脉冲信号经信号检测放大器放大整形后送至显示仪表(或计算机)显示流体流量或总量。


低温涡轮流量计基本参数与技术性能

(1)基本参数:
低温涡轮流量计参数对照表
DN 4—DN40口径的传感器为螺纹连接,最大工作压力为6.3Mpa;
DN50—DN200口径的传感器为法兰连接,最大工作压力为2.5Mpa;
DN 4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
(2)介质温度:-20~+120℃.
(3)环境温度:-20~+55℃.
(4)供电电源:电压:+5-24VDC,电流:≤10mA.
(5)传输距离:传感器至显示仪表的距离可达1000m.

低温涡轮流量计流量范围对照表


低温涡轮流量计流量范围表

低温涡轮流量计安装事项

传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有 20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。
传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。
为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。
传感器露天安装时,请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。
当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为20~60目。
当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。
用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。


低温涡轮流量计使用和调整

1、使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
2、传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,严禁传感器处于无液体状态时受到高速流体的冲击。
3、传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。
4、传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。
5、配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
6、传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
7、在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。
