插入式涡轮流量计

产品名称:插入式涡轮流量计

产品型号:LWC-KM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:插入式涡街流量传感器,可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量,也可测量含有微小颗粒、杂质的混浊液体,并可作为流量变送器用于自动控制系统中。

LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Cr13 及刚玉 Al O  、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
如用户需用特殊形式的传感器,可协商订货,需防爆型传感器时,在订货中加以说明。


插入式涡轮流量计传感器

1.结构特征与工作原理
(1)结构特征
传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。
(2)工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率 f与流经传感器的流体的瞬时流量 Q成正比,流量方程为:
插入式涡轮流量计工作原理公式
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m³],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m³/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
2.基本参数与技术性能
(一)基本参数:
◆类型
LWGY:基本型,+5-24DCV供电;
LWGYA:4~20mA两线制电流输出,远传変送型;
LWGYB:电池供电现场显示型;
LWGYC:现场显示/4~20mA  两线制电流输出;
LWGYD:RS485通讯输出;
◆公称通径
4mm,普通涡轮流量范围 0.04~0.25m³/h;
6mm,普通涡轮流量范围  0.1~0.6m³/h;
10mm,普通涡轮流量范围  0.2~1.2m³/h;
12mm,普通涡轮流量范围  0.2~2m³/h;
15mm,普通涡轮流量范围 0.6~6m³/h;
20mm,普通涡轮流量范围  0.7~7m³/h;
25mm,普通涡轮流量范围 1~10m³/h;
32mm,普通涡轮流量范围  1.5~15m³/h;
40mm,普通涡轮流量范围 2~20m³/h;
50mm,普通涡轮流量范围  4~40m³/h;
65mm,普通涡轮流量范围  7~70m³/h;
80mm,普通涡轮流量范围 10~100m³/h;
100mm,普通涡轮流量范围  20~200m³/h;
125mm,普通涡轮流量范围  25~250m³/h;
150mm,普通涡轮流量范围  30~300m³/h;
200mm,普通涡轮流量范围  80~800m³/h;
◆防爆
无标记,为非防爆型
防爆型
◆精度等级
精度 0.5级;
精度 1级;
◆涡轮类型
宽量程涡轮;
普通涡轮流量计
DN4—DN25  口径的传感器为螺纹连接,最大工作压力为16Mpa;
DN32—DN200 口径的传感器为法兰连接,  最大工作压力为16Mpa;
DN4—DN10口径的传感器带有前后直管段。
DN15以上口径的传感器我公司可配套前后直管段。
(2)介质温度:-20~+120℃.
(3)环境温度:-20~+65℃.
(4)供电电源:电压:+6-24VDC, 电流:≤10mA.
电池供电时为     3.6V/0.3mA。  485  通讯电流增加
0.6mA。
(5)传输距离:传感器至显示仪表的距离可达  1000m.
3.安装、使用和调整


插入式涡轮流量计产品特点

1、高精确度,一般可达±0.99999%R、±0.511111%R,高精度型可达±0.2%R
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计
3、输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强
4、可获得很高的频率信号(3-4kHz),信号分辨力强
5、范围度宽,中大口径可达1:20,小口径为1:10
6、结构紧凑轻巧,安装维护方便,流通能力大
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便


插入式涡轮流量计基本参数与技术性能

仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接;(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接;
精度等级:±1%R、±0.5%R;
量程比:1:10;1:15;1:20;
仪表材质:304不锈钢、316(L)不锈钢等;
被测介质温度(℃):-20~+120℃;
环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa;
输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V;
供电电源:+12VDC 、+24VDC(可选);
信号传输线:STVPV3×0.3(三线制);
传输距离:≤1000m;
信号线接口:豪斯曼接头;
防爆等级:非防爆产品;
防护等级:IP65;


插入式涡轮流量计测量范围及工作压力

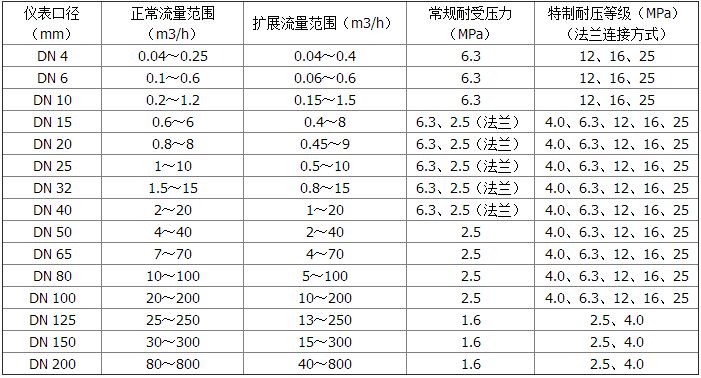

插入式涡轮流量计测量范围及工作压力对照表


插入式涡轮流量计安装

传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图一、图二、图三,安装尺寸见表二。

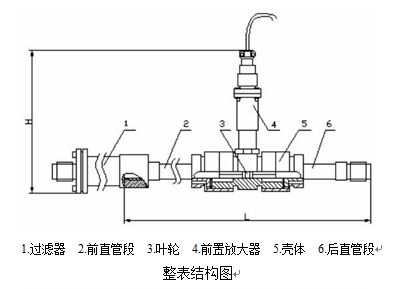

插入式涡轮流量计整表结构图

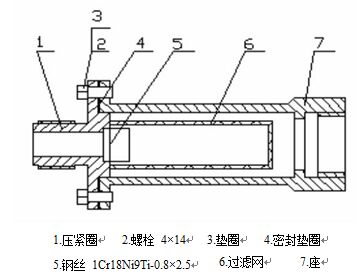

插入式涡轮流量计过滤器结构图

过滤器结构图
图一 LWGY—4~10传感器结构及安装尺寸示意图
插入式涡轮流量计4-10传感器结构及安装示意图

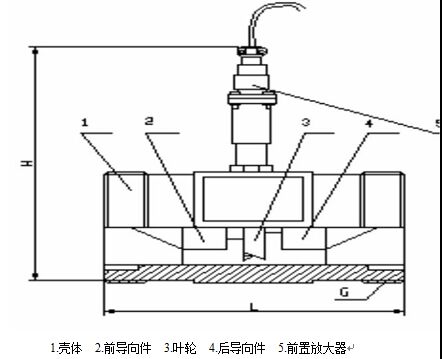

2. 图二  LWGY—15~40传感器结构及安装尺寸示意图
插入式涡轮流量计15-40传感器结构及安装尺寸示意图

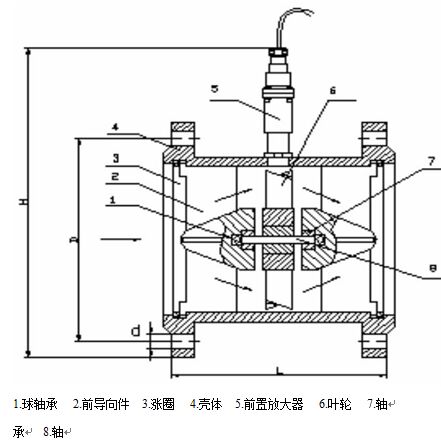

图三LWGY—50~200传感器结构及安装尺寸示意图
(3)涡轮流量传感器接线说明:
(4)打开后壳盖,如图:
插入式涡轮流量计接线图
传感器可水平、垂直安装,垂直安装时流体方向必须向上。
液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。
传感器上游端至少应有20 倍公称通径长度的直管段,下游端应不少于 5  倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。
传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。
为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。
传感器露天安装时,请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。
当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为 20~60  目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。
用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。
(5)使用和调整
◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,严禁传感器在无液体状态时受高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时注意导向件及叶轮的位置关系。
◆ 传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。
◆ 配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
◆ 在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。
