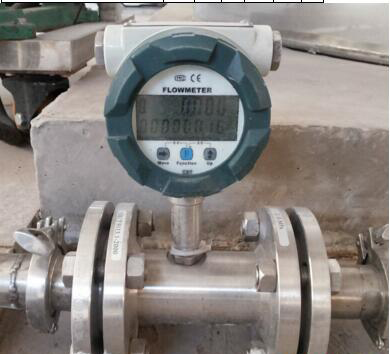

法兰连接式涡轮流量计

涡轮流量计是叶轮式流量计的主要品种，在国际上已有近半个世纪的工业应用历史，我国从60年代中期开始生产，已形成全系列化仪表。它利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系，通过测量叶轮的转速来反映通过管道的体积流量大小，是目前流量仪表中比较成熟的高精度仪表。涡轮流量计由涡轮流量传感器和流量显示仪表(流量积算仪)组成，可实现瞬时流量和累积流量的计量。传感器输出与流量成正比的脉冲频率信号，该信号通过传输线路远距离传送给显示仪表，便于进行累积和显示。此外，传感器输出的脉冲频率信号可以单独与计算机配套使用，由计算机代替流量显示仪表实现密度或温度、压力补偿，显示质量流量或气体体积流量。本仪表适用于轻质成品油、石化产品等液体和空气、天然气等低粘度流体介质，通常用于流体总量的测量。如今，涡轮流量计已在石油、化工、科研、国防和计量等各部门中获得广泛应用。

涡轮流量传感器的结构如图所示。它主要由仪表壳体1、前后导向架组件2和4、叶轮组件3和信号检测放大器6组成。当被测流体通过涡轮流量传感器时，流体通过导流器冲击涡轮叶片，由于涡轮的叶片与流体流向间有一倾角θ，流体的冲击力对涡轮产生转动力矩，使涡轮克服机械摩擦阻力距和流动阻力矩而转动。实践表明，在一定的流量范围内，对于一定的流体介质粘度，涡轮的旋转角速度与通过涡轮的流量成正比。所以，可以通过测量涡轮的旋转角速度来测量流量。

涡轮的旋转角速度一般都是通过安装在传感器壳体外面的信号检测放大器用磁电感应的原理来测量转换的。当涡轮转动时，涡轮上由导磁不锈钢制成的螺旋形叶片依次接近和离开处于管壁外的磁电感应线圈，周期性地改变感应线圈磁回路的磁阻，使通过线圈的磁通量发生周期性的变化而产生与流量成正比的脉冲电信号。此脉冲信号经信号检测放大器放大整形后送至显示仪表（或计算机）显示流体流量或总量。

(1)基本参数：

DN 4-DN40口径的传感器为螺纹连接，最大工作压力为6.3Mpa;

DN50-DN200口径的传感器为法兰连接,最大工作压力为2.5Mpa;

DN 4-DN10口径的传感器带有前后直管段、过滤器。

DN15以上口径的传感器我公司可配套前后直管段。

(2)介质温度：-20～＋120℃.

(3)环境温度：-20～＋55℃.

(4)供电电源：电压：+5-24VDC,电流：≤10mA.

(5)传输距离：传感器至显示仪表的距离可达1000m.

法兰连接式涡轮流量计流量范围对照表
