法兰式涡街流量计

当前位置:主页 > 产品展示 > 流量计系列 > 涡街流量计 > 法兰式涡街流量计

法兰式涡街流量计

产品名称:法兰式涡街流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:法兰式涡街流量计主要用于工业管道流体介质的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力 损失小,量程范围大,精度高。

注:厂家直销质保18个月:绝对保证厂家直销,售后无忧,产品配置全网最高配置,全液晶面板不是灯管液晶,产品图片均为实物拍摄.供电方式可选自带3.6V锂电池供电(无输出)或DC24V供电(输出4~20mA),两种供电价格一样!
注:此价格为温度250℃以下,压力2.5Mpa以下,含专用法兰、螺栓、螺母、金属缠绕垫等成套的价格。涡街本体材质为304不锈钢,法兰、螺栓、螺母为碳钢。如需其他材质温度压力请询价! 本厂表:DC24V供电,输出4~20mA和自带电池双供电。带四排液晶显示瞬时流量和累计总量。


法兰式涡街流量计产品概述

法兰式涡街流量计主要用于工业管道流体介质的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力 损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表常数能长期稳定。法兰式涡街流量计在管道的插入口安装,球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传 感器,可靠性高,可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机 等数字系统配套使用,是一种比较先进、理想的流量仪表。


法兰式涡街流量计产品介绍

输出信号不受流体的温度压力、密度成份等影响,并与流体流速成正比。
感测元件不接触介质,可靠性高。
无可动部件,结构简单、牢固。
测量范围宽,精度高。
压损小,节能显著。

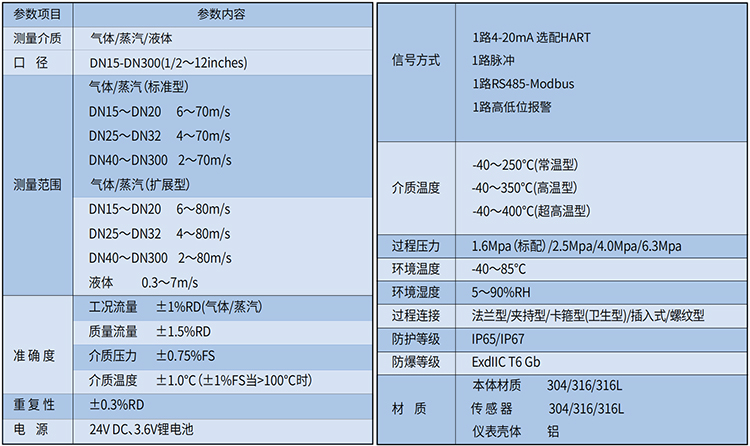

法兰式涡街流量计技术参数

测量介质:液体、气体(气体流量计)、蒸汽(单相介质或可以认为是单相的介质),饱和蒸汽在干度≥85%时,可以认为是单相介质
介质温度(℃):-40~+300; 350~450(电容式,协议订货)
介质压力:1.6Mpa,2.5Mpa,4.0Mpa,≥4.0Mpa的规格协议订货
允许振动加速度:电容式传感器:1.0~2.0g,压电式传感器:≤0.2g
不确定度:1.0级,1.5级,2.5级
量程比:8:1,10:1,15:1
流量范围:液体:0.35~7.0m/s,气体:5.0~60.0m/s,蒸汽:6.0~70.0m/s
规格:满管式(法兰卡装式规格为DN15-DN300),插入式(DN200-DN3000(超过DN3000可特殊订货))
材质:304,其他材质协议订货
雷诺数:正常2×10³~7*10   扩展1*10~7*10
阻力系数:满管式Cd≤2.6
防护等级:普通型:IP65,潜水型:IP68
防爆等级:本质安全型:EX(ia)ⅡCT2-T5,隔爆型:ExdⅡBT2-T5
环境条件:环境温度:-40℃~+55℃(非防爆场所),-25℃~+55℃(防爆场所);相对湿度:≤90%;大气压力:86~106kPa
供电电源:脉冲型12VDC~ +24VDC,电流型 12VDC~+24VDC,4-20mA,电池供电3.6V
输出信号:频率脉冲信号2~3000Hz,低电平≤1V,高电平≥5V;二线制4-20mA信号,防爆型负载≤300Ω,非防爆型负载≤500Ω


法兰式涡街流量计选型表


法兰式涡街流量计选型表

法兰式涡街流量计流量范围表


法兰式涡街流量计流量范围对照表

法兰式涡街流量计安装


法兰式涡街流量计安装示意图

法兰式涡街流量计结构尺寸


法兰式涡街流量计结构尺寸对照表
法兰式涡街流量计现场使用图
