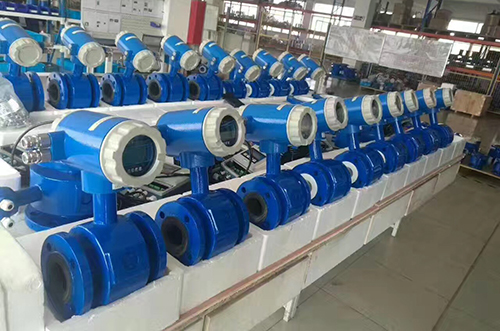

工业水流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LDE
- 测量范围：0.028～205258m³/h
- 精度等级：0.5级、1.0级
- 公称通径：DN10～DN2200
- 适用介质：污水、导电液体
- 工作压力：1.6～6.3MPa
- 工作温度：-20～+200℃
- 供电方式：220V 24V 锂电池
- 订货号：AXK999323HSA
工业水流量计产品概述
电磁流量计也就是把普通电磁流量计潜入水中测量液体的流量，区别于普通电磁流量计的其重要特点是测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。电磁流量计测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。电磁流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。电磁流量计传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
工业水流量计的主要技术数据
1、公称通径：DN6-2200mm
2、公称压力：0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度：±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
6、环境温度：-25℃～+60℃
7、环境湿度：5～100%RH（相对湿度）
8、介质电导率：大于20μS/cm
9、安装：一体型、分体型
10、外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65
11、电极结构：三电极结构、刮刀电极结构
12、被测介质最高温度：氯丁橡胶衬里最高80℃，聚氨脂衬里最高80℃，聚四氟乙烯衬里最高180℃， 耐高温橡胶衬里最高120℃
13、传感器输出信号：0-0.2mVp-p至0-2mVp-p
14、电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
15、防爆标志：ExmⅡT4，ExmdⅡBT4
工业水流量计衬里的选择
1、衬里材料：聚四氟乙烯（F4）
主要性能：是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
最高介质温度一体型：70℃
最高介质温度分离型：100℃ 150℃ （需特殊订货）
适用范围：1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料：聚全氟乙丙烯（F46）
主要性能：同F4，耐磨性、抗负压能力高于F4。
最高介质温度一体型：70℃
最高介质温度分离型：100℃ 150℃ （需特殊订货）
适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料：聚氟合乙烯（Fs）
主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。
最高介质温度一体型：70℃
最高介质温度分离型：80℃
4、衬里材料：聚氯丁橡胶
主要性能：1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
最高介质温度一体型：70℃
最高介质温度分离型：80℃ 120℃ （需特殊订货）
适用范围：水、污水、弱磨损性的泥浆（如泥浆流量计）矿浆。
5、衬里材料：聚氨酯橡胶
主要性能：1、耐磨性能极强。2、耐腐蚀性能较差。
最高介质温度一体型：70℃
最高介质温度分离型：80℃
适用范围：中性强磨损的矿浆、煤浆、泥浆。
工业水流量计电极的选择
1、电极材料：不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
2、电极材料：哈氏合金B
耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
3、电极材料：哈氏合金C
耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，Cu下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电极材料：钛
耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。
5、电极材料：钽
耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的腐蚀。在碱中刁；耐蚀。
6、电极材料：铂／钛合金
耐蚀及耐磨性能：几乎能耐一切化学介质，但不适用于王水和铵盐。
7、电极材料：不锈钢涂覆碳化钨
耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

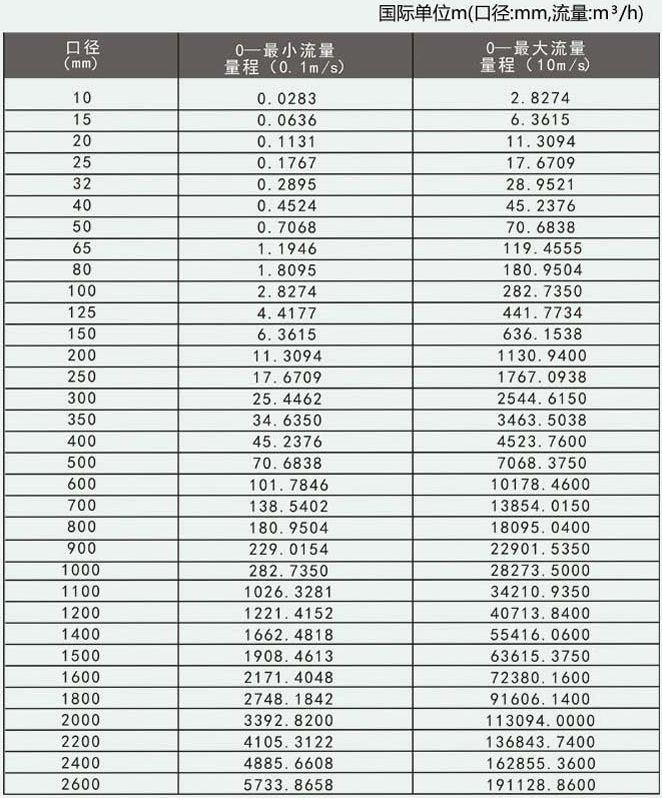

工业水流量计可测流量范围表
工业水流量计端子符号说明

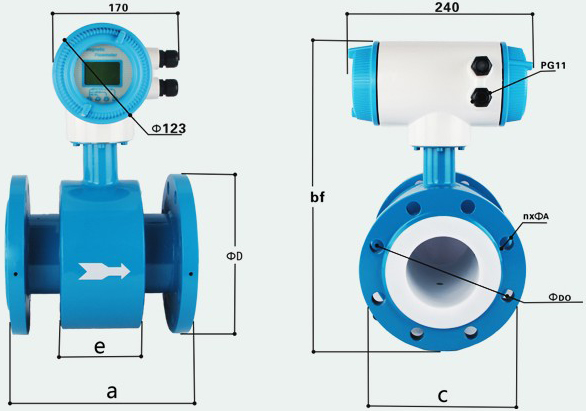

工业水流量计外形尺寸
工业水流量计安装异径管注意问题

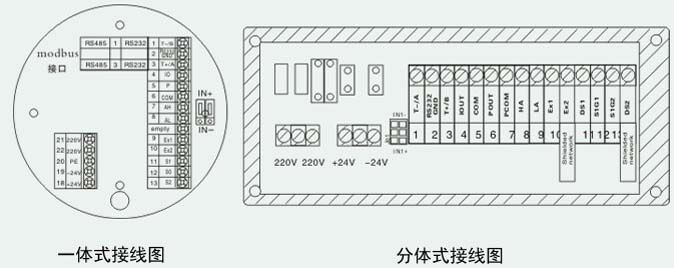

工业水流量计接线说明
为保护操作人员和维修人员不遭受电击以及防止外部噪声的影响。应将接地连接到标志上（≤100Ω）。
工业水流量计端子符号说明
工业水流量计接线须知
接线时应注意以下几点：
1、为保证传感器接线盒内的绝缘性，防止由于潮湿引起的绝缘性不好，下雨天不要在室外连接电缆。
2、连接电源电缆和信号电线两头要包有圆形的接线片。
3、建议使用导线管。导线管采用厚的且坚固的钢管道或柔性金属管道均可。
4、所有的电源电缆和非4芯24VDC的信号电缆必须套以钢的导线管。
5、当备有防水密封塞和接头、防水塞时，应将防水密封塞拧紧，以保证盒子内不渗水。
工业水流量计外形尺寸
工业水流量计安装要求
直管段长度
为了保证电磁流量计高测量精度所需的上游管路条件。根据上述标准和管路条件测定数据，推荐如下图所示的管路条件。
工业水流量计安装异径管注意问题
异径管锥角的选择
为了在安装异径管后不过多影响流场的分布，不影响电磁流量计的精度，可把异径管视为针管段的一部分。要求异径管的中心锥角α不大于15°，越小越好。
安装异径管会产生压力损失
总的压力损失由三部分组成:
减缩管中的压力损失△P1=ρ/2ζ1ν2³
渐扩管中的压力损失△P3=ρ/2ζ3ν2³
传感器测量管中的压力损失△P2=ρ/2ζ3ν2³
总的压力损失为
△P=(△P1+△P2+△P3)(mbαr)
试中ρ是介质密度，单位是kg/m³
ζ1ζ3分别为渐缩管的，渐扩管的与雷诺数有关的系数
ζ2=0.02是传感器测量管的系数
V1V2分别是工艺管道、传感器测量管中的流速，单位为m/s
电磁流量计安装方向

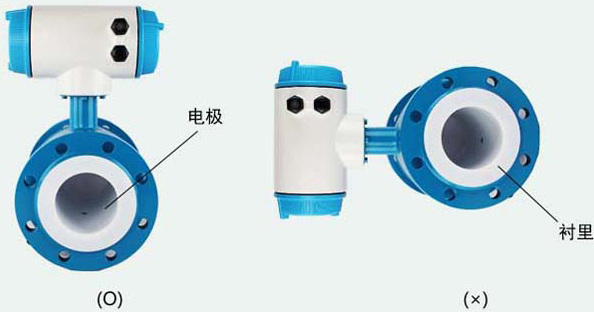

在安装电磁流量计时，一般情况下，水平安装时电极的轴线应近似水平；如果电极的轴线与地面垂直的话，处于上面的电极附近容易集结气泡，阻挡液体与之接触而处于下面的电极容易被泥浆覆盖。应将转换器安装在管路的上面，防止进入转换器。
电磁流量计必须在满管条件下工作--不满管或空管的情况下，流量计都不能正常工作。
工业水流量计配管

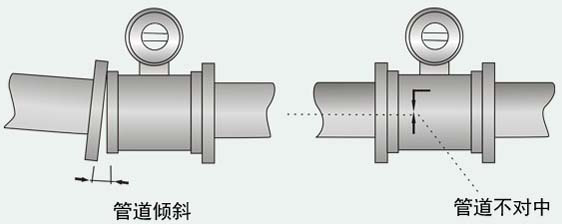

管路的不对中或倾斜是管路法兰跳动和断裂的原因。
1、在流量计安装中，应先校正管路的不对中或倾斜，以及两法兰之间的安装距离偏差。
2、在安装的流量计管道一般有异物（如焊渣和大屑）在安装流量计之前应把这些杂物冲掉。
确保在流量计中无气泡
管路设计应确保液体中不会分离出气泡。一般流量计应安装在阀的上游。
因为由于阀的作用使管道中的压力降低，从而产生气泡。
