排水口流量计

排水口流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:QZI798649KCF

排水口流量计产品概述
电磁流量计采用电磁感应原理测量介质流体流速的流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。
电磁流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,还自行设计了一套中国最先进的,专用于流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。流量计特别设计了带背光宽温的中.英文液晶显示器,功能齐全实用、显示直观、操作使用方便。
排水口流量计产品图


排水口流量计产品特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

排水口流量计的测量原理
根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端将产生感应电动势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的有效长度L及导体 垂直于磁场的运动速度u成正比。如果B、L、u三者互相垂直,则
e=BLu
与此相似,如果在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速u运动时,导电液体就切割磁力线,如果在管道截面上垂直于磁场的 直径两侧安装一对电极(如图所示)
排水口流量计工作原理图

,则可以证明,只要管道内流速分布为与轴对称分布,则两电极间将产生感生电势
e=κBDū
式中,ū是管道截面上的平均流速(m/s);κ是常系数,无量纲;D是测量管直径(m);B是磁感应强度(T)。
由此可得通过管道的体积流量
排水口流量计原理计算公式
由上式可知,当测量管结构一定时,体积流量qν与比值e/B成正比,面与流体的状态和物性参数无关,测量比值e/B即可得到体积流量值qν。当磁感应强度B为恒定值时,体积流量qν与感生 电势e成正比。B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形,直接决定了电磁流量传感器工作磁场的特征,也基本上决定了流量计流量信号的处理方法,对流量计的工作性能有很大的影响。所以,自流量计进入商用化以来,励磁方式始终是人们研究流量计的热点问题。从流量计开始应用的直流励磁到现在双频方波励磁,已使用过多种方式的励磁技术。

排水口流量计技术参数
1、公称通径系列 DN(mm)
2、管道式四氟衬里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向:正、反净流量。量程比:150:1.重复性误差:测量值的±0.1%
5、精确等级:0.5级、1.0级(管道式)
6、被测介质温度:普通橡胶衬里:-20+60℃
7、高温橡胶衬里:-20+90℃
8、聚四氟乙烯衬里:-30+100℃
9、高温型四氟衬里:-30+180℃。
10、额定工作压力:管道式:DN6-DN80≤1.6Mpa,DN100-DN250≤1.0Mpa,DN300-DN1200≤0.6Mpa.
11、流量测量范围:流量测量范围对应流速范围是0.1-15m/s
12、电导率范围:被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200-800μs/cm范围内,均可选用电磁流量计来测量其流量。
13、电流输出:0-10mA时,负载电阻为 0-1.5kΩ;4-20mA时,负载电阻为 0-750kΩ
14、数字频率输出:输出频率上限可在 1-5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极最大电流为 250mA.
15、供电电源:85-265V,45-63Hz.
16、直管段长度:管道式:上游≥5DN,下游≥2DN.
17、连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988的规定。
18、防爆标志:mdIIBT4.
19、环境温度:-25-60℃
20、相对湿度:5%-95%
21、消耗总功率:小于20瓦。

排水口流量计范围选择

排水口流量计口径流量范围表


排水口流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

                衬里材料                耐腐蚀性能                工作温度                适用范围
                氯丁橡胶Ne                耐一般低浓度酸碱盐的腐蚀                -20~70℃                工业用水污水低浓度酸碱盐(污水流量计)
                聚氨酯橡胶PO                有极好的耐磨性能,专用于强磨损性浆液,不耐腐                -10~60℃                含固体颗粒的液体(水泥浆矿浆等)

                聚全氟乙丙烯FEP                1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑,不易粘附沉淀物
4有很好的耐负压,抗真空作用
                -40~180℃                除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
                聚四氟乙烯PTFE                几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差                -40~180℃                不能用于负压管道及磨损性较强的流体


排水口流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

                材料                代号                耐腐蚀性能
                316L不锈钢                V                1适用于工业、生活用水,原水井水,城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
                哈氏合金C                HC                1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液,氧化物溶液有极好的耐腐蚀性
4不适用:盐酸
                哈氏合金B                HB                1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用:硝酸
                钛                Ti                耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
                钽                Ta                除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵
                铂                Pt                适用所有的酸碱盐溶液(发烟硫酸及硝酸)
                碳化钨                W                具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质


排水口流量计选型表

                型号                口径
                KMLDE                15~2600
                                                  代号                电极材料
                A                316L
                B                HB
                C                HC
                D                钛
                E                钽
                F                铂合金
                J                不锈钢涂覆碳化钨
                                 代号                内衬材料
                C1                聚四氟乙烯F4
                C2                聚全氟乙丙烯F46
                C3                聚氟合乙烯FS
                C4                聚录丁橡胶
                C5                聚氨脂橡胶
                                 代号                功能
                E1                0.3级
                E2                0.5级
                E3                1级
                F1                4-20Madc,负载≤750Ω
                F2                0-3khz,5v有源,可变脉宽,输出高端有效频率
                F3                RS485接口
                T1                常温型
                T2                高温型
                T3                超高温型
                P1                1.0MPa
                P2                1.6MPa
                P3                4.0MPa
                P4                16MPa
                D1                220VAC±10%
                D2                24VDC±10%
                J1                一体型结构
                J2                分体型结构
                J3                防爆一体型结构

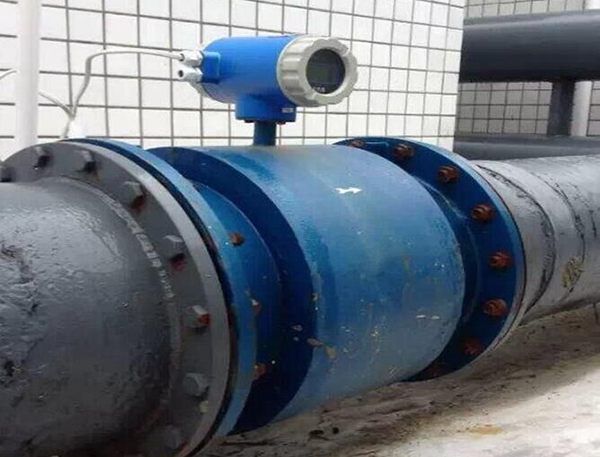

排水口流量计现场安装使用图
