井水流量计

产品名称:井水流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:井水流量计只能测量导电液体流量,而气体、油类和绝大多数有机物液体不在一般导电液体之例。

井水流量计产品概述

井水流量计在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,井水流量计只需经水标定后,就可心用来测量其它导电性液体的流量。井水流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关 常会在传感器内壁积聚附着层而产生故障。这些故障往往是由于附着层的电导率太大或太小造成的。若附着物为绝缘层,则电极回路将出现断路,仪表不能正常工作;若附着层电导率显著高于流体电导率,则电极回路将出现短路,仪表也不能正常工作。所以,应及时清除井水流量计测量管内的附着结垢层。
井水流量计只能测量导电液体流量,而气体、油类和绝大多数有机物液体不在一般导电液体之例硝酸银电磁流量计后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。
选择便于维修,活动方便的地方。流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。
转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。


井水流量计的测量原理

根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端将产生感应电动势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的有效长度L及导体 垂直于磁场的运动速度u成正比。如果B、L、u三者互相垂直,则
e=BLu
与此相似,如果在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速u运动时,导电液体就切割磁力线,如果在管道截面上垂直于磁场的 直径两侧安装一对电极(如图所示)
井水流量计工作原理公式
,则可以证明,只要管道内流速分布为与轴对称分布,则两电极间将产生感生电势
e=κBDū
式中,ū是管道截面上的平均流速(m/s);κ是常系数,无量纲;D是测量管直径(m);B是磁感应强度(T)。
由此可得通过管道的体积流量
井水流量计工作原理公式
由上式可知,当测量管结构一定时,体积流量qν与比值e/B成正比,面与流体的状态和物性参数无关,测量比值e/B即可得到体积流量值qν。当磁感应强度B为恒定值时,体积流量qν与感生 电势e成正比。B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由井水流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形,直接决定了电磁流量传感器工作磁场的特征,也基本上决定了电磁流量计流量信号的处理方法,对井水流量计的工作性能有很大的影响。所以,自井水流量计进入商用化以来,励磁方式始终是人们研究井水流量计的热点问题。从井水流量计开始应用的直流励磁到现在双频方波励磁,已使用过多种方式的励磁技术。


井水流量计的主要技术数据

1、公称通径:DN6-2200mm
2、公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度:±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6、环境温度:-25℃~+60℃
7、环境湿度:5~100%RH(相对湿度)
8、介质电导率:大于20μS/cm
9、安装:一体型、分体型
10、外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作
)转换器IP65
11、电极结构:三电极结构、刮刀电极结构
12、被测介质最高温度:氯丁橡胶衬里最高80℃,聚氨脂衬里最高80℃,聚四氟乙烯衬里最高180℃, 耐高温橡胶衬里最高120℃
13、传感器输出信号:0-0.2mVp-p至0-2mVp-p
14、电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15、防爆标志:ExmⅡT4,ExmdⅡBT4

井水流量计公称通径、流量对照表


井水流量计流量范围表

井水流量计外形及连接尺寸外形及连接尺寸

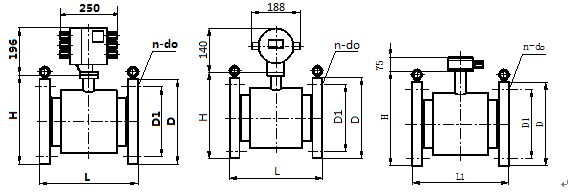

井水流量计外形尺寸图

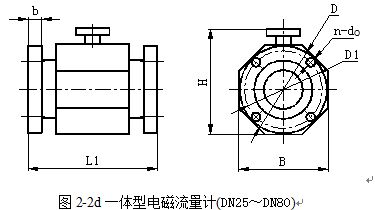

井水流量计外形尺寸图
常用规格井水流量计外形尺寸和法兰连接尺寸
井水流量计外形尺寸对照表
井水流量计外形尺寸对照表

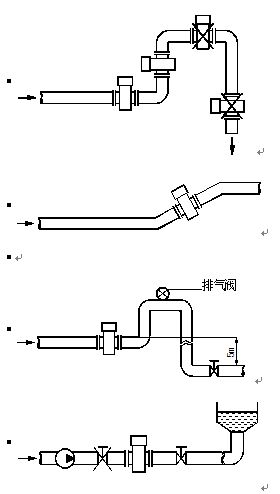

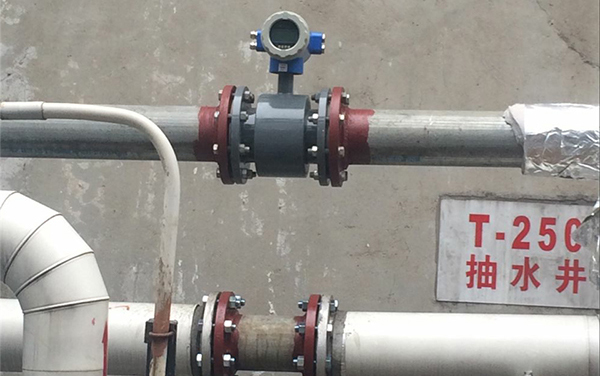

井水流量计安装方式

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。
井水流量计安装注意事项
井水流量计安装注意事项想
