涡轮水流量计

涡轮水流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LWGY
  • 测量范围:0.04~800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN4~DN200
  • 适用介质:水 油 醇 纯净液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+100℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:IBO556976RNX
涡轮水流量计产品概述
工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。
LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。LWGY系列涡轮流量计采用国外先进技术生产制造的,是最理想计量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。

涡轮水流量计产品图


涡轮水流量计工作原理
传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场产生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。

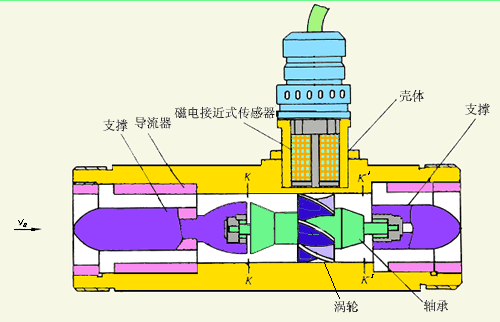

涡轮水流量计工作原理图

涡轮水流量计特点
★压力损失小,叶轮具有防腐功能。
★具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
★采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于0.02%。
★仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性高。
★采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
★测量检测器具有耐磨型与防腐型,产品应用范围广,稳定性好。
★高温涡轮流量计温度范围:-20~100℃,高温型-20~150℃。
★流量测量范围大,一般可达10:1,特殊可扩展40:1。
★流量传感器具有多种连接方式,便于安装使用。
★涡轮传感器适合测量粘度低的液体,具有精度高最高可达(0.2~1.0级),可承受的工作压大等特点。
★叶轮采用双相不锈钢,必要进行进一步防范处理,轴承采用石墨、改性四氟乙烯、碳化钨与宝石。
★智能化电路设计,功能强大,显示瞬时流量,累积流量。功耗低微,可自带电池工作,远传型输出4~20mA,脉冲,带Hart协议。

涡轮水流量计主要技术参数
流量计规格,基本参数和性能指标

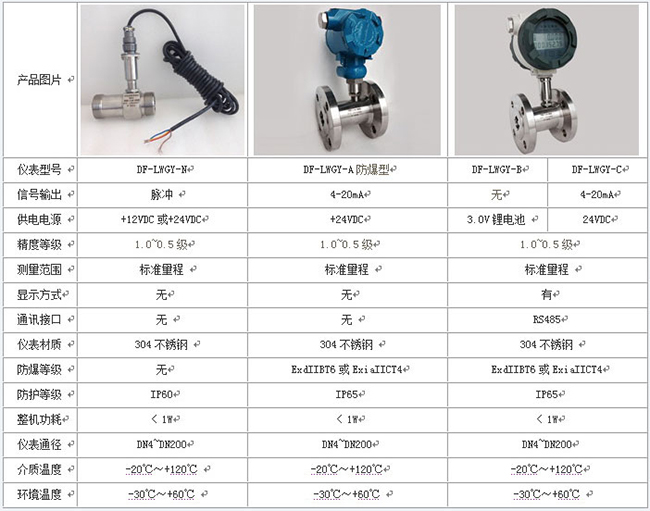

涡轮水流量计技术参数对照表

涡轮水流量计流量范围表
涡轮水流量计流量范围对照表

涡轮水流量计选型
涡轮水流量计选型对照表

涡轮水流量计规格尺寸对照表
涡轮水流量计规格尺寸对照表
涡轮水流量计规格尺寸对照表
