液体流量计厂家直销

点击次数:1475 发布时间:2021-03-05 05:52:11

液体流量计概述

液体流量计采用世界最新技术。利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,又克服了正弦波磁场的缺点;还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差;并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。防腐型电磁流量计测量原理是基于法拉第电磁感应定律,防腐型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流量计。液体流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。液体流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,液体流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。


液体流量计特点

1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损,直管段要求较低。
3、传感器可带接地电极,实现仪表良好接地。
4、传感器采用先进加工工艺,使仪表具有良好的抗负压能力。
5、全数字量处理,抗干扰能力强,测量可靠,精确度高。
6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8、仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强9、碱液体流量的测量。
10、转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。


液体流量计主要技术数据

1、公称通径:DN6-3000mm
2、公称压力:0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)
3、精度:±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6、环境温度:-25℃~+60℃
7、环境湿度:5~100%RH(相对湿度)
8、介质电导率:大于20μS/cm
9、安装:一体型、分体型
10、外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)转换器IP65
11、电极结构:三电极结构、刮刀电极结构
12、被测介质最高温度:氯丁橡胶衬里最高80℃,聚氨脂衬里最高80℃,聚四氟乙烯衬里最高180℃, 耐高温橡胶衬里最高120℃
13、传感器输出信号:0-0.2mVp-p至0-2mVp-p
14、电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15、防爆标志:ExmⅡT4,ExmdⅡBT4


液体流量计衬里材料、主要性能


液体流量计衬里材料的选择
1、衬里材料: 聚四氟乙烯(F4)
   主要性能: 是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀;
   最高介质温度: 70℃;
   适用范围: 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质;
2、衬里材料:聚全氟乙丙烯(F46);
   主要性能:同F4,耐磨性、抗负压能力高于F4;
   最高介质温度: 70℃;
3、衬里材料:聚氟合乙烯(Fs);
   主要性能:适用温度上限较聚四氟乙烯低,但成本也较低;
   最高介质温度: 70℃;
4、衬里材料:聚氯丁橡胶;
   主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀;
   最高介质温度: 70℃;
   适用范围:水、污水、弱磨损性的泥浆矿浆。
5、衬里材料:聚氨酯橡胶;
   主要性能:1、耐磨性能极强。2、耐腐蚀性能较差;
   最高介质温度: 70℃;
   适用范围:中性强磨损的矿浆、煤浆、泥浆;


液体流量计电极材料的选择


液体流量计电极材料的选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
      耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域;
2、电极材料:哈氏合金B;
      耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀;
3、电极材料:哈氏合金C;
      耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀;
4、电极材料:钛;
      耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低;
5、电极材料:钽;
      耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀;
6、电极材料:铂/钛合金;
       耐蚀及耐磨性能:几乎能耐一切化学介质,但不适用于王水和铵盐;
7、电极材料:不锈钢涂覆碳化钨;
       耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质;
8、备注:液体流量计由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验;


液体流量计口径流量对照表

一般工业用液体流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h)D:管道内径V:流速(m/h)
液体流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。
液体流量计口径流量对照表

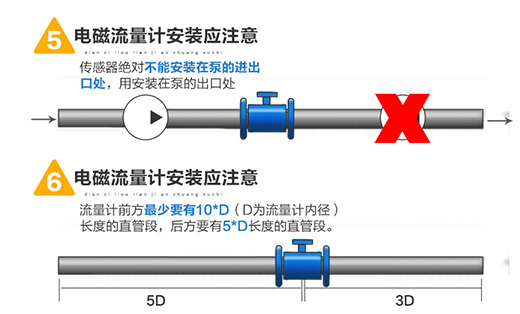

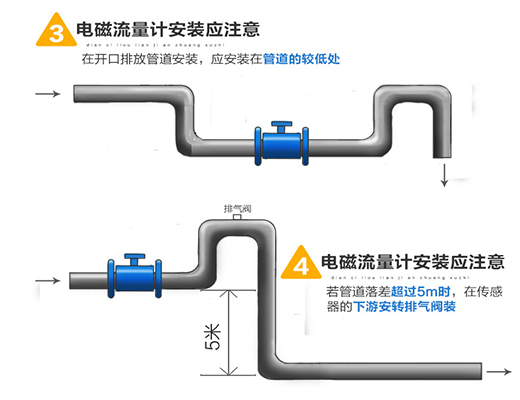

液体流量计安装注意事项
液体流量计安装注意事项图一
液体流量计安装注意事项图二
液体流量计安装注意事项图三
