液体流量计输出信号有哪些

点击次数:139 发布时间:2021-11-26 08:48:11

液体流量计的输出信号线与电源线的接法,液体流量计的主板种类有很多种,今天就来分享一下液体流量计的接线方法。

下面以凯铭仪表液体流量计为例来演示,分别演示4-20mA、脉冲、RS485三个信号线的接法。



这是液体流量计的接线主板,打开接线盒即可看到,最上面两个端子是接220V电源的,左边一排是接输入信号线的,接法如下:

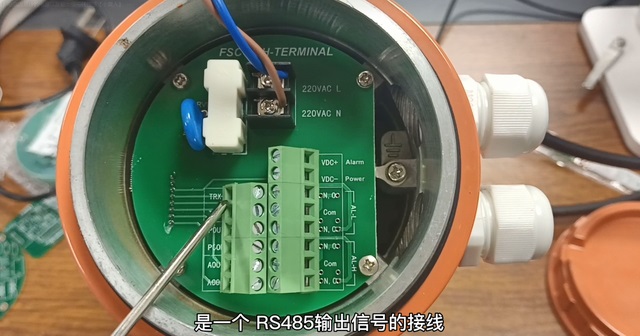

1、RS485接法:TRX+与TRX-,这一组是RS485的接线;

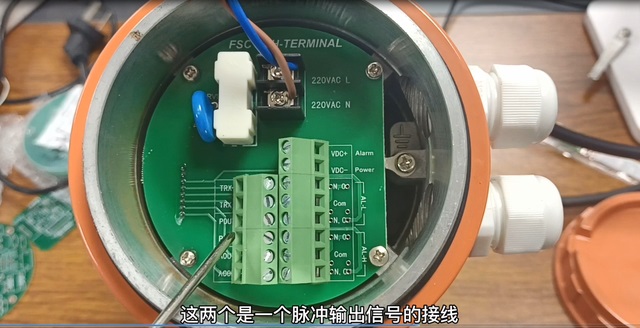

2、脉冲接法:POUT与PCOM,这一组是脉冲的接线;

3、4-20mA接法:AOUT与ACOM,这一组是4-20mA接线;



这就是主板的输出信号线的接法,注意正负极不要接反了。
