涡街流量计在测量压缩空气注意事项
点击次数: 发布时间:2016-09-29
涡街流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量。用于压缩空气计量的性价比较高的是涡街流量计。
对压缩空气流量来说,常常会用到的两个名词,标况流量和工况流量。
标况流量是温度20℃ ,1个大气压力下的流量,单位一般是Nm3/min,我们一般说空压机气量为20m3其实是标况流量; 工况流量就是在工作状态下的温度和压力下的流量,单位一般用m3/min表示。

涡街流量计测量压缩空气注意点:
1.如果安装流量计的空压机出口管路振动很大,建议不选择涡街流量计而选择其他类型的流量计(比如热式质量流量计或者金属浮子流量计,具体选用哪种根据实际情况定);如果一定要在有明显振动的管路安装涡街流量计,空压机管路必须做减振措施,建议的减振措施为接口管路要用特殊的金属橡胶软管。
2.如果用户要显示标况流量怎么办?
显示标况流量涡街流量计需带温度压力补偿自动积算,需要配置压力变送器,温度变送器,流量积算显示仪;很多时候,温度对精度的压力影响很小,常时间来看,可以不考虑温度,大多数情况单独配置压力变送器也可以。

涡街流量计的安装注意点:
正确安装传感器是确保测量精确可靠的首要前提,若在安装地点和方式选择上失误轻者影响测量精度,重者会影响传感器的使用寿命,甚至损坏传感器。
①保证适当的直管段
安装传感器时,一般要求上游直管段长度15-40DN,下游段长度5DN,可根据上下游管道的情况适当调整,以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器,这样时间一长后,由于传感器的下垂容易使传感器与法兰间的密封泄漏,若不得已要安装时,必须在传感器的上下游2D处分别设置管道支架等紧固装置。
②避免较强的振动
传感器应避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置,并加防震垫。在空压机出口处振动较强,不能安装传感器,应安装在储气罐之后。
③根据测量流体选择合适的安装方式
在对高压风测量时,可以选择将传感器安装于水平管道或垂直管道上,但如果高压风中水份含量较高,水平安装时传感器应安装在管线的较高处,垂直安装时气体流向应由下向上。无论水平或垂直安装,流体流向必须与传感器表体上的流向箭头保持一致。
④对外部环境的要求
传感器避免安装在温度变化很大的场所和设备的热辐射范围内,若必须安装,应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时,必须做好防潮及隔离措施。另外,因为电噪声会干扰传感器的正确测量,因此安装位置要远离大功率变压器、电机等干扰设备。

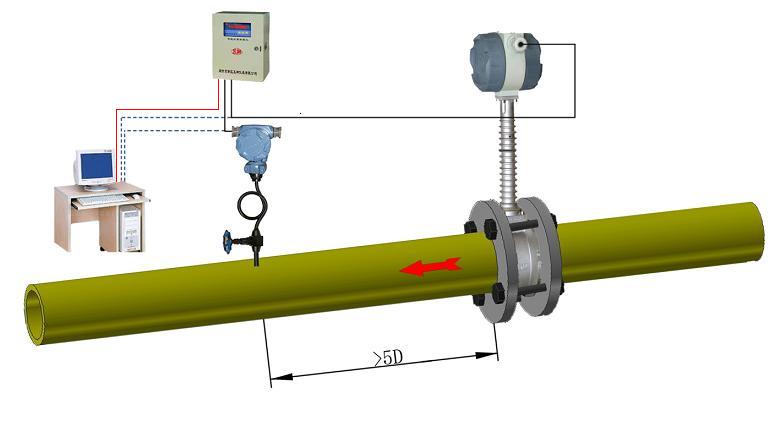

涡街流量计安装示意图
