压缩空气流量计如何选型及特点
点击次数: 发布时间:2016-10-06
压缩空气是比较特殊的介质,随着工况(如温度、压力)的变化,过热压缩空气流量经常会转变成为饱和压缩空气流量,形成汽液两相流介质。对于相流的经常变化的压缩空气流量,使用目前流量仪表测量气流量,肯定会存在测不准的问题。这个问题的解决方法是保持压缩空气流量的过热度,尽量减少压缩空气流量的含水量,例如加强压缩空气流量管道的保温措施,减少压缩空气流量的压力损失等,以提高测量的准确度。然而这些方法并不能彻底解决压缩空气流量流量测不准的问题,然而解决问题的根本办法是开发一种可测两相流动介质的流量仪表。
1.振动大。有的工况现场的流量计安装在压缩厂房和鼓风机房,极其的振动通过空气管道或风管可以传到很远的地方,印发杠杆式差压变送器支点移动,使流量计产生漂移,引起流量示值大幅度偏高。
2.空气中带水。压缩空气取自大气,而大气中多少是含有一定量的水蒸气的。在雨天或者雾天,室外大气中的水蒸气分压达到饱和程度,这时我们将大气进行压缩,就相当于把吸满水的海绵压缩是一样的,随着体积的缩小,就有相当数量的水析出。在请好的天气,肃然大气湿度较低,但随着其被压缩,水蒸气分压会相应升高,也有可能析出水滴。
3.含有脉动流。压缩机和鼓风机出口流体多数包含一定的脉动流,在现场我们可以看到压缩机和鼓风机的出口压力有明显的摆动。这种脉动流会引起涡街流量计和差压式流量计示值偏高,引起金属管浮子流量计中的浮子上下波动。消除和减弱脉动流对流量计的影响常用的两个方法是在压缩机出口安装一个缓冲器,将流量计安装在缓冲器后面或者将流量计安装在原理脉动流的地方。
由于压缩空气流量计量存在以上难点,所以在实际使用中能够测量压缩空气流量的仪表并不多,主要有涡街流量计、差压式流量计、热式气体质量流量计。接下来和和主要为大家来说说涡街流量计测量压缩空气的问题。
涡街流量计采用卡门涡街原理制造,具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点,可测量工况体积流量或标准体积流量(一体化智能温度、压力补偿),根据用户需要,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响,可附带脉冲或4~20mADC电流输出功能。无可动机械零件,因此可靠性高,维护量小。采用压电应力式传感器,仪表参数能长期稳定。
1、安装简便,维护十分方便;
2、结构简单牢固,无可动部件,长期运行十分可靠;
3、量程范围宽,量程比可达1:15;
4、压力损失小,运行费用低,更具节能意义;
5、应用范围广,液体、气体、蒸汽均可测量;
6、检定周期长,一般为两年;
7、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数;
8、涡街流量计可现场显示,也可远距离传输,还可与计算机控制系统联网;
9、检测探头不直接接触被测介质,性能更稳定。
10、压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;
11、无可动机械零件,因此可靠性高,维护量小;
12、涡街流量计采用压电应力式传感器,仪表参数能长期稳定,可在-20℃~+250℃的工作温度范围内工作;
13、有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

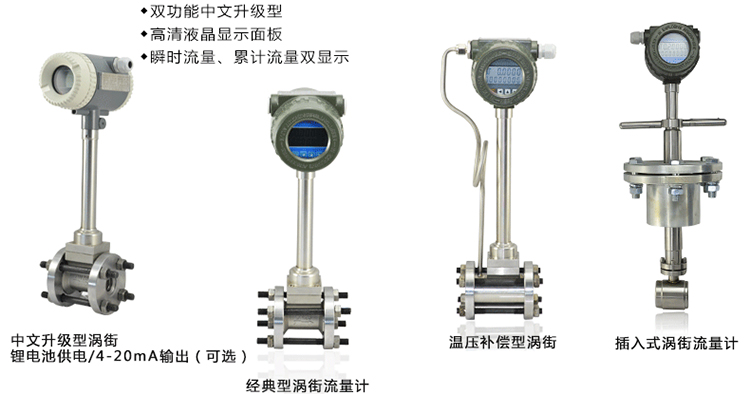

涡街流量计图示
