工业供水管道流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表，是流体力学和电磁学结合的产物。作为流量测量高精度仪表，其应用遍及冶金、给水、排水、石油、化工、食品、医疗、环保、农业灌溉等部门。

工业供水管道流量计在外观和组装方式，还是在内部结构，都做了新的突破：棱角分明的外观，快装无焊接工艺，磁场分布更优的合理化结构。同时还引进了喷锌工艺，即使在苛刻的环境下，仍能长效地保护流量计的管体表面，表面防腐性能优越，测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性

采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波砺磁，提高了流量测量的稳定性，功耗低，采用SMD器件和表面贴装（SMT）技术，电路可靠性高，在现场可根据用户实际需要在线修改量程，更好地与采集终端匹配，测量结果与流体压力，温度、密度、粘度等物理参数无关，高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

工业供水管道流量计主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。

工业供水管道流量计的主要优点如下
1)电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗最低的流量仪表之一。

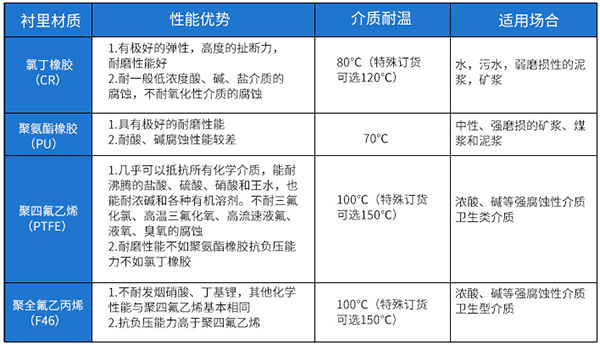

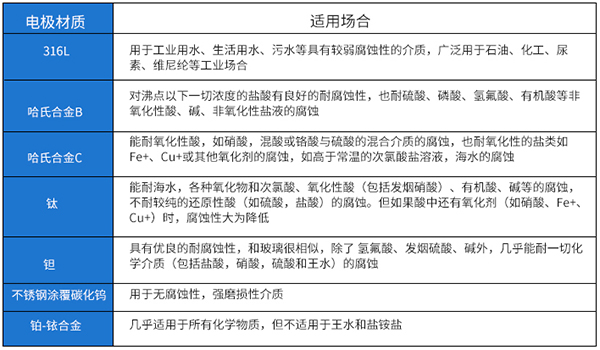

2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。
4)电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽，其测量范围度可达100:1，有的甚至达1000:1的可运行流量范围。
5)电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和发展奠定了基础。
电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。
3)普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质;如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露(结霜)破坏绝缘。
4)电磁流量计易受外界电磁干扰的影响。

工业供水管道流量计特点
1、适用于各种导电液体的流量测量，如自来水、污水、泥浆、纸浆、各类饮料、化学原料、粘稠液体和悬浮液。
2、测量结果不受温度、压力、密度、电导率等介质物理特性和工况条件的影响，其输出信号与被测流体的体积流量成正比。
3、强腐蚀性、强磨损性介质具有良好的适应性。
4、具有优异的量程比，在低流速或流量变化幅度较大的应用领域(如自来水行业)具有良好的适用性。
5、具有正/反双向流量测量功能。

工业供水管道流量计工作原理

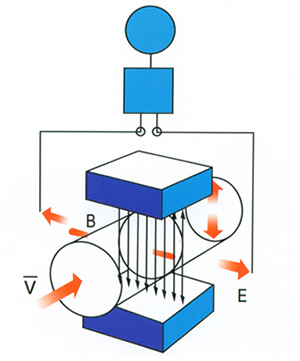

电磁流量计的基本测量原理是基于法拉第电磁感应定律，即导体在磁场中做切割磁力线运动时，在其两端产生感应电动势，如图所示。流量计的测量管是由内衬绝缘材料的非导磁合金短管制作，两只电极沿管径方向穿通管壁固定在测量管上，其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生磁通量密度为B的工作磁场，此时，如果具有一定电导率的流体流经测量管，将切割磁力线，并感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器，转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲、模拟电流等信号，用于流量的控制和调节。
其原理公式为:
E=KBDV
式中:
E -------- 为电极间的信号电压(v)
B -------- 磁通密度(T)
D -------- 测量管内径(m)
V -------- 平均流速(m/s)
K -------- 仪表系数
式中k, D为常数，由于励磁电流是恒流，故B也是常数，则由E=KBdV可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。
由E=KBDV可知，被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或者紊流)就不会影响测量结果。因此说电磁流量计是一种真正的体积流量计。只要用普通的水实际标定后，就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有极高的可靠性。
