6寸供水管道流量表,工业用水计量表

点击次数:1713 发布时间:2021-01-17 05:52:39
6寸供水管道流量表产品概述
电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内首创,技术达到国内优秀水平。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量
电磁流量计是根据法拉第电磁感应定律制定,用来测量导电流体的体积流量。由于独特的特点目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业,与计算机配套可实现系统控制。电磁流量计没有可动部件,也没有阻流件,不会引起压力损失,同时也不会引起磨损,阻塞等问题。
电磁流量计是一体积流量测量仪表,在测量过程中不受被测介质的温度、粘度、密度以及导电率(在一定范围内)的影响。电磁流量计的量程范围宽,可达1:100。此外,电磁流量计只与被测介质的平均流速成正比,而与轴对称的流动状态(层流或紊流)无关。电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,因此可以将测量信号直接用转换器线性的转换成标准信号输出。LD-T型可就地指示,LD型可远距离传送。

6寸供水管道流量表的主要优点
1)电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备为流量计的应用和发展奠定了基础。
电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前 流量计 还无能为力3)普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)电磁流量计易受外界电磁干扰的影响。

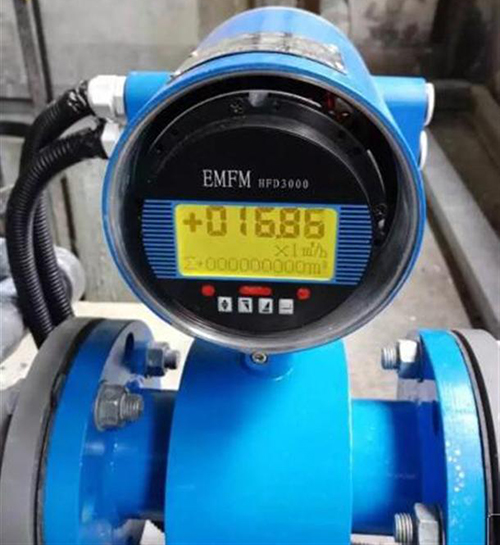

6寸供水管道流量表转换器功能特点
供电电源:85V--250VAC / 16V--36VDC;
仪表显示:高清晰度背光LCD显示(126 x 48 点阵),可同时显示瞬时、累积流量等信息与相关单位,中文/英文菜单支持
通讯接口:具有RS485、RS232、Hart和Modbus等数字通讯信号输出
抗干扰:内置完善的抗干扰多级保护电路全数字量处理,抗干扰性能显著,有效消除现场振动及工频等干扰
数据储存:具有完善的数据备份与恢复功能,现场免维护
励磁方式:激励频率标配三种,1/10、1/16、1/25工频(1/4、1/8、1/32可选),满足更多测量需求
操作方法:具有按键操作,磁键操作两种功能。操作简单快捷,易学易懂。红外手持操作键盘,远距离非接触操作
传感器
测量原理 法拉-第电磁感应定律
公称通径 DN10...2000(3/8…80")
连接方式 法兰连接
材 质 衬里:天然橡胶、氯丁橡胶、聚氨脂橡胶、硅氟橡胶、PTFA、PFA
电极:316L/哈氏B-4/哈氏C-2/钛/钽/铂铱
法兰:碳钢(标准)、不锈钢(可选)
电极形式 二电极;三电极
测量介质 电导率大于5μs/cm的液体(软化水大于20μs/cm)
测量精度 ±0.3%/±0.5%
重复性 ±0.1%
介质温度 衬里不同能承受的温度不一样,详见衬里选择表
压力等级 DN10~DN50:PN40; DN50~DN100:PN25;
DN125~DN200:PN16; DN200~DN600:PN10;其它可特殊定做。
测量范围 0.3~12m/s
流向方向 正向或反向

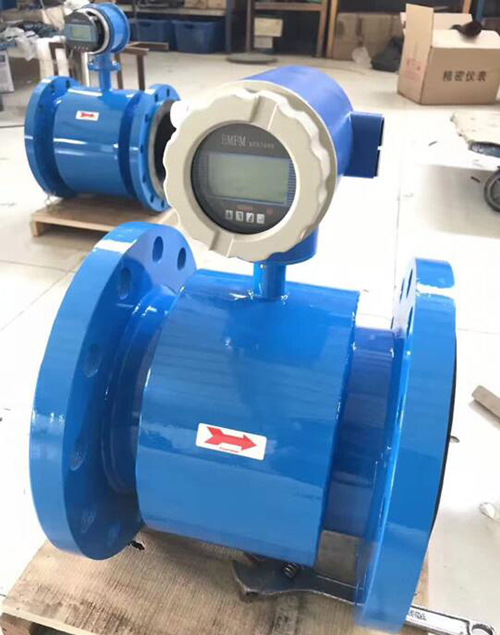

传感器上的箭头为正向

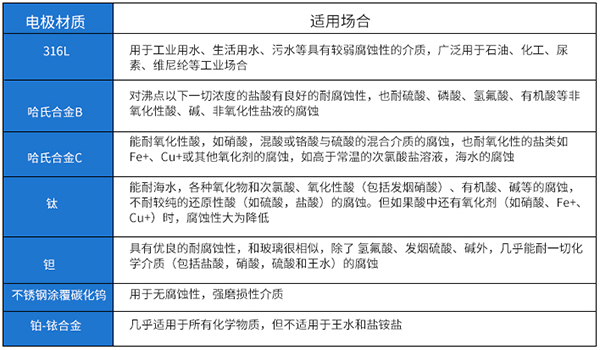

6寸供水管道流量表电极、接地环材料选择

衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

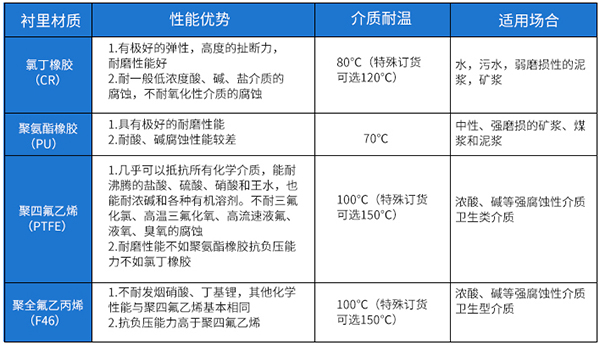

6寸供水管道流量表衬里材料选择说明


6寸供水管道流量表仪表选型
量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h)D:管道内径V:流速(m/h)
防爆型流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。


6寸供水管道流量表日常使用与维护
电磁流量计的使用并不复杂,一般只需作如下工作:
1、零点检查—制造厂标定时,零点已设定好,使用纤只需检查,方法是关闭传感器上/下游阀门,停止流动但介质充满传感器,通电15分钟,转换器应自动置零,如不然,则进行相应的调节。
2、输出信号极性试验—对单向流动测量的传感器,应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器,例如VUB,MT900型,则应在满足使用条件时通电,当转换器的信号显示为+号时,极性正确。如果显示为-号,移位着励磁电缆接错,应将励磁用二导线互换便可。此外,还应检查后位仪表的极限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型电磁流量计,在测量系统投入使用时,可据使用要求通过改变量程开关/电位器或量程波动开关来变量程,改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。对于固体量程型的电磁流量计,最好送制造厂去改变量程。
上述工作之后,注意后位仪表输入信号与电磁逻辑的输出信号的一致性(0-10毫安或4-20毫安)。便可投入正常运行了。
自诊断及故障处理
电磁流量计转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的。因此,用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提出“!”惊叹号。在测量状态下,通过下键翻页,显示出故障内容如下:

电磁流量计仪表无显示
a) 检查电源是否接通;
b) 检查电源保险丝是否完好;
c) 检查供电电压是否符合要求;
d) 检查显示器对比度调节是否能够调节,并且调节是否合适;
e) 如果上述前3项a)、b)、c)都正常,第d)项显示器对比度不能够调节,请将转换器交生产厂维修。
励磁报警
a) 励磁接线EX1和EX2是否开路;
b) 传感器励磁线圈总电阻是否小于规定阻值
c) 如果a、b两项都正常,则转换器有故障
空管报警
a) 测量流体是否充满传感器测量管;
b) 用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警”提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阀值及空管量程设置错误;
c) 检查信号连线是否正确;
d) 检查传感器电极是否正常;
①、使流量为零,观察显示电导比应小于100%
②、在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ(对介质为水测量值。最好用指针万用表测量,并可以看到测量过程有充放电现象)。
e) 用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。
上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消上限报警。
下限报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。

6寸供水管道流量表的维护
在使用过程中,一般性维护工作主要巡检:
1、按所在工作地区,查看工作电源电压是否正确;
2、传感器接地是否可靠或损坏;
3、介质是否充满传感器,介质中有否气泡;
4、读数正确否,测量值在测量范围内吗?
5、端子接线松动否?
6、流量传感器是否遭水浸泡?转换器箱内有无小动物爬进造成电缆短路故障?询查周期则视安装环境条件而定。

6寸供水管道流量表显示转换器
1、显示:显示屏:8位LCD带背光液晶显示
2、显示内容:正向累积、反向累积、总累积、
3、瞬时流量、流速、空管报警、励磁报警
4、流速单位:L/h、L/m、L/s、
5、瞬时流量单位:m3/h、m3/m、m3/s
6、累积流量单位:m3、L
7、语言:中文或英文(其它语言可定制)
8、电源:电压范围:交流(85~250)VAC或直流(20~24)VDC或电池
9、模拟量输出:0~10mA(负载0~1.5KΩ) 4~20mA(负载0~750KΩ)
10、数字频率输出:输出范围:1~5000HZ
11、电气隔离:光电隔离,隔离电压:>1000VDC
12、输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
13、数字脉冲输出:输出脉冲当量:0.001~1.000 m3/cp
14、输出脉冲宽度:0.001~1.000 Ltr/cp
15、电气隔离:光电隔离,隔离电压:>1000VDC
16、输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
17、报警输出:报警输出点:上限报警、下限报警
18、电气隔离:光电隔离,隔离电压:>1000VDC
19、输出驱动:达林顿管输出,最高承受电压36VDC,最大负载250mA
20、通 讯:Modbus(RS485或RS232接口),E-REMOTE(HART),PROFIBS

6寸供水管道流量表安装要求
1)、安装环境的选择:
应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。
安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。
安装环境应便于安装和维护。
2)、安装位置的选择:
安装位置必须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。
被测管道内径或周长容易测量,并且椭圆度应较小。
3)、直管段长度:
传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
4)、 流量控制阀门和调节阀门:
流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。
流量时,通常流量控制阀门应处于全开状态。
