投入式液位计接线方式有哪些

一般的投入式液位计接线过程是非常容易的，就怕分不清投入式液位计到底是二线制，还是四线制。不同线制的投入式液位计接线方式不同，因此要完全掌握液位的接线方法，必须首先掌握分辨线制和在不同线制情况下的投入式液位计结构，然后再学习每种接线方法。

投入式液位计的连接方法：

1. 液位传感器一般输出信号为电流4-20mA、0-20mA或电压0-5V、1-5V、0-10V等，通常电流模式为二线制或四线制，电压三线制输出。目前，它们中的许多没有24VDC电源，大多数是10V，并且一些功耗高的传感器不能由10VDC电源驱动，因此只能由外部电源24VDC供电。这样，通过Angel的液位有四个端子：电源+、电源-、反馈+和反馈-。

2.液位传感器接线的四线连接方式：电源+=电源+；信号+=反馈+，信号-=反馈-。

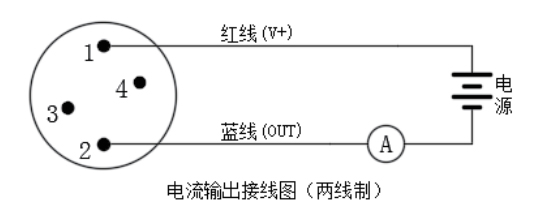

3. 液位传感器连接的电流模式双线连接模式：电源+==电源+；信号+=反馈+，电源-==反馈-，如果不远处传输只需要连接24V电压+，-，如果需要远程传输，则需要形成一个回路，例如24V+连接到压力表+，压力表-420mA+，420mA-24V-can，中间可能有端子，请看电路图。

4. 液位传感器接线的电压型三线连接方式：电源+=电源+；电源-（信号-）==电源-；信号+=反馈+，电源-（信号-）。

投入式液位计的连接方式：

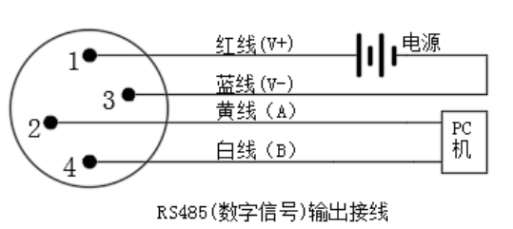

根据输入型的工作原理，我们可以知道输入液位计有两种接线方式，一种是双线制，另一种是四线制。如果是第一次安装，客户可能会遇到一些困惑。通常有两种方式连接输入液位计：输入液位计的连接方式。

如果输入液位计在安装后仍不能正常工作，您可以按照以下步骤进行检查：首先，检查输入液位计的输出电源是否正确连接，如果发现连接模式错误，则需要根据操作说明立即进行修改。然后用三输出电压表测量24V和OP之间的输出电压。输出电压应在22V和26V之间。一般测量是正常电压。

所以如果出现异常，我们应该如何调试它？

如果输出电压异常，检查线路或输入电平表是否异常，在4～20mA电路中连接毫安表，检查输出电流是否正常；如果输出电流值异常，则需要使用输出电压表检查输出电压。正常情况下，电压应为2.5v左右。如果输出电压过低，请再次拆下导线。如果输出电压恢复正常，则可以正常安装和使用。
