投入式液位计的工作原理图

点击次数: 发布时间:2021-07-20
投入式液位计是一种测量液位的压力传感器,基于所测液体静压与该液体的高度成比例的原理,采用高纯度进口单晶硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号,一般适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

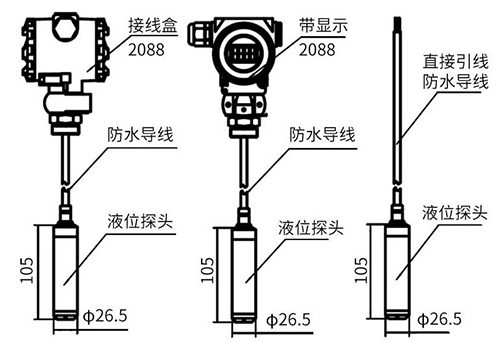

投入式液位计是基于所测液体静压与该液体高度成正比的原理,采用高纯度进口单晶硅敏感元件或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。

投入式液位计特点
稳定性好,精度高
投入式液位计直接投入到被测介质中,安装使用相当方便。固态结构,无可动部件,高可靠性,使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量,不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位计具有电源反相极性保护及过载限流保护。

投入式液位计工作原理
用静压测量原理:
当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ=ρ.g.H+Po
式中:
P:变送器迎液面所受压力 ρ:被测液体密度
g:当地重力加速度
Po:液面上大气压
H:变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的Po ,使传感器测得压力为:ρ.g.H,显然, 通过测取压力P,可以得到液位深度。
