电磁流量计四线制怎么接线

点击次数：1985 发布时间：2022-04-18 10:05:47

电磁流量计的两线制、三线制、四线制，是指各种输出为模仿直流电流信号的变送器，其作业原理和布局上的差异，而并非只指变送器的接线方式。

先看一下它们的定义。

两线制：两根线及传输电源又称传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。

三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。

四线制：电源两根线，信号两根线。电源和信号是分开工作的。

四线制电磁流量计是最近很多客户经常咨询的电磁流量计，有很多客户在选择四线制电磁流量计的时候不知从何下手，所以小编今天为大家介绍一些关于四线制电磁流量计的相关知识。

电磁流量计目前在工业生产以及楼宇消防，节能减耗上应用的越来越广泛，依靠其稳定性和精度高的性能受到用户的一致认可。电磁流量计这种需要较大启动电流和运行功率的仪表大都是采用四线制的，因为较大的功耗会造成较大的压降。四线制电磁流量计供电回路和信号输出回路相互独立，有效的减少了由于供电回路电压颠簸对于远传信号的影响，进步数据传输的稳定性。

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，转换器向电磁流量传感器励磁线圈提供稳定的励磁电流，并以此产生稳定的磁场。依靠法拉第感应定律，导电流体以平均流速V(m/s)通过装有一对测量电极的一根内径为D(m)的绝缘导管内活动时，该管道处于一个均匀的磁感应强度为B(T)的磁场中，那么在一对电极上就会产生感应电动势E(V)，它的方向垂直于磁场和流体的方向。

管道流体的流量与电动势成正比，通过测量电动势的大小可以精确的计较出管道内的流量大小。如果是两线制的电磁流量计，输出信号一般在4~20mA，毫安级的电流是无法满足测量励磁的需要的。所以，即便是直流供电的也大都是是四线制电磁流量计。

四线制电磁流量计依靠稳定的性能和出色的性价比，逐渐受到恢弘用户的欢迎。在节能减排、中水回用、环保水处分等行业应用随处可见四线制电磁流量计。

因为4-20mA.DC(1-5V.DC)信号制的遍及和运用，在控制系统运用中为了便于衔接，就需求信号制的一致，为此需求一些非电动单元组合的外表，如在线剖析、机械量、电量等外表，能选用输出为4-20mA.DC信号制，可是因为其变换电路杂乱、功耗大等缘由，难于悉数满意上述的三个条件，而无法做到两线制，就只能选用外接电源的方法来做输出为4-20mA.DC的四线制变送器了。

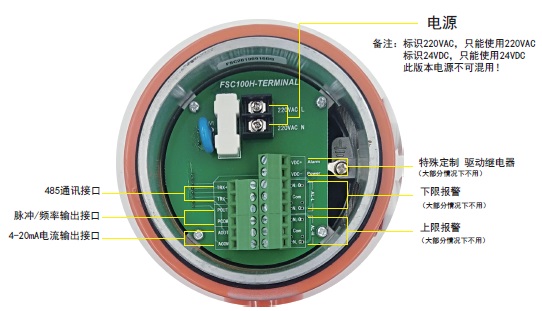

四线制变送器如图所示，其供电大多为220V.AC，也有供电为24V.DC的。输出信号有4-20mA.DC，负载电阻为250Ω，或许0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路方式不一样而数值有所不一样。
