大口径管道流量计安装要求

1、环境要求

（1）为了安装、维护、保养方便，在大口径管道流量计周围需保留足够的空间

（2）避免大口径管道流量计安装在温度变化很大或受到设备高温辐射的场所

（3）大口径管道流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置

（4）避免大口径管道流量计安装在含有腐蚀性气体的环境中

（5）避免大口径管道流量计安装在有强振动源、强磁场的场所

2、工艺管道要求

（1）上、下游工艺管的内径与大口径管道流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径）

（2）工艺管与大口径管道流量计需同心，同轴偏差不大于0.05DN

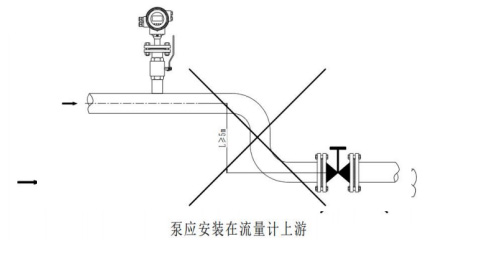

（3）泵位置

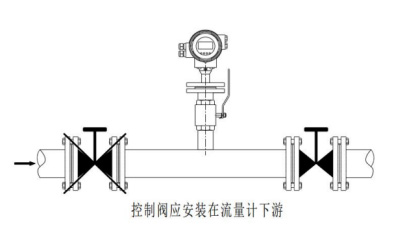

（4）控制阀位置

3、满管要求

（1）弯管管道

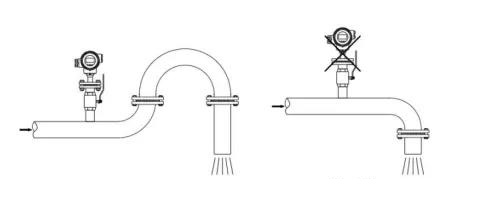

（2）敞口排放

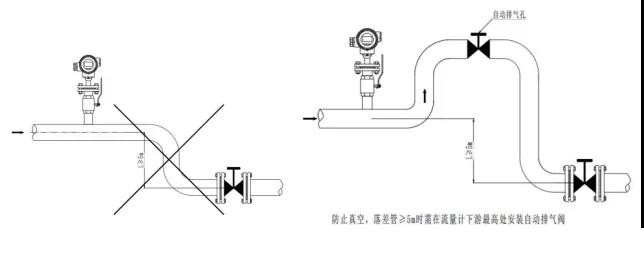

（3）排气和真空压力

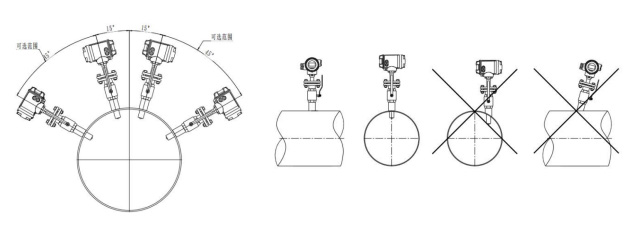

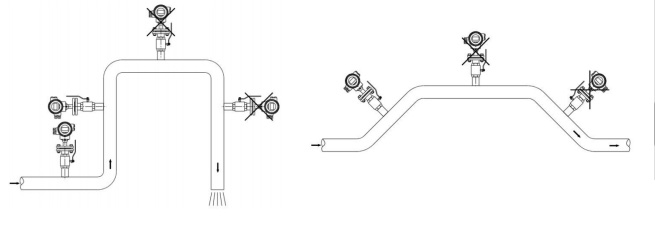

（4）安装位置

4、直管段要求

使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真

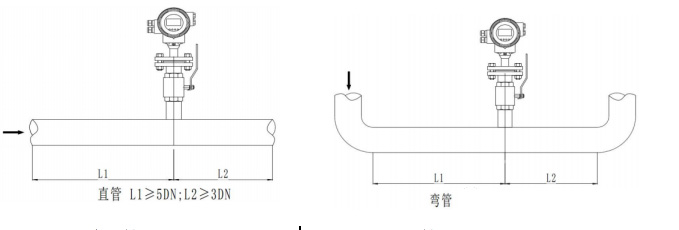

（1）水平直管

（2）弯管

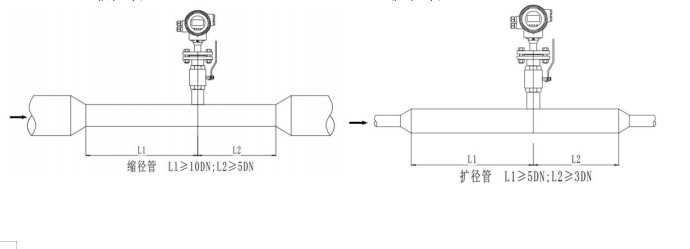

（3）缩径管

（4）扩径管

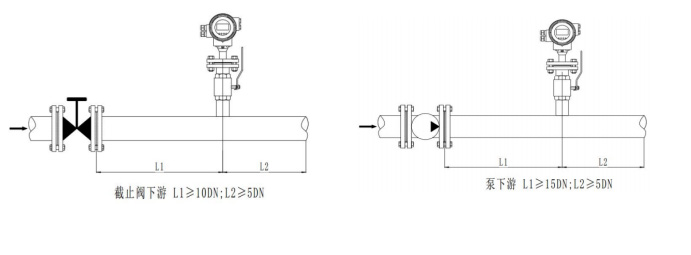

（5）截止阀下游

（6）泵下游

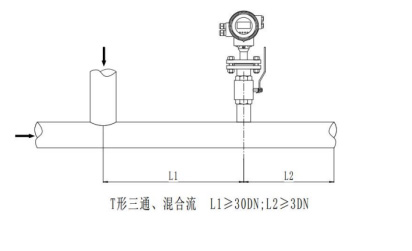

（7）T形三通、混合流

5、接地

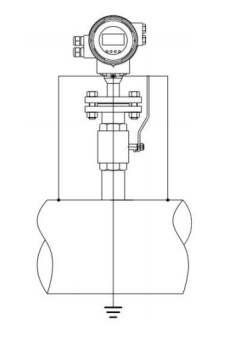

大口径管道流量计必须按规定接地，以保证大口径管道流量计可靠的工作、防止操作人员受到电击。

6、安装插入深度计算及说明

（1）插入深度(h)为管道内径(D)的 1/10；

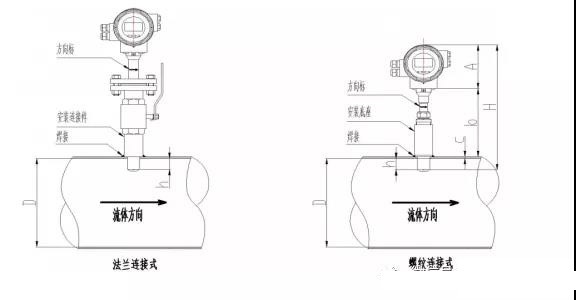

（2）螺纹连接型大口径管道流量计因其安装原理，在安装过程中需手动调节尺寸 b（表头底部至管道外壁距离），以保证插入深度(h)为管道内径(D)的1/10。尺寸 b 计算公式：b（表头底部至管道外壁距离）=H（产品总长）-A（表头高度）-h（插入深度）-c（管道壁厚）

（3）传感器安装前用酒精棉球或清洁的细纱布轻轻地，仔细地擦除传感器测量头部两极表面的油脂、灰尘等脏污物质。但不得用坚硬的东西损伤 电极表面和绝缘材料。

（4）对于生产装置不允许断流的情况下，选用可进行带压安装。首先，直接把安装连接件焊接到测量管道的安装位置上，再安装上球阀，然后用专用管道开孔机进行带压开孔，孔开好后，关闭球阀，流体不会外溢，然后连接密封件，再安装上传感器。（只适用于法兰连接型大口径管道流量计）
