dn300管道流量计的安装要求

dn300管道流量计简单说是由流量传感器变送器组成的。dn300管道流量计的安装要求是一定要安装在管路的最低点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前5D后3D，这样才能保证dn300管道流量计的使用和对精度的要求。

1.对外部环境的要求

1.1 dn300管道流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。

1.2 dn300管道流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

1.3 dn300管道流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

1.4 为了安装、维护、保养方便，在dn300管道流量计周围需有充裕的安装空间。

1.5 dn300管道流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

2.管道式dn300管道流量计

2.1 对直段的要求

为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度（也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装）。

2.2 对工艺管的要求

dn300管道流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。

a.上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN（式中DN：传感器内径，D：工艺管内径）

b.工艺管与传感器必须同心，同轴偏差应不大于0.05DN

2.3 旁通管的要求

为了方便检修dn300管道流量计，最好为流量计安装旁通管，另外，对重污染流体及流量计需清而流体不能停止的，必须安装旁通管。

a.方便流量计的检修

b.对重污染流体必须安装

c.流体不能停止而流量计需清洗

3.插入式dn300管道流量计安装要求

3.1 对直管段的要求

入口/出口直管段：入口应≥10×DN；出口应≥5×DN

3.2 对接地点要求

为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）

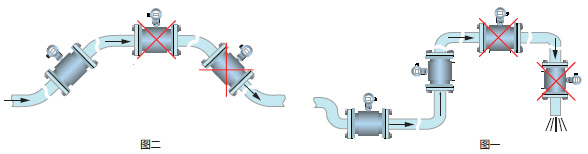

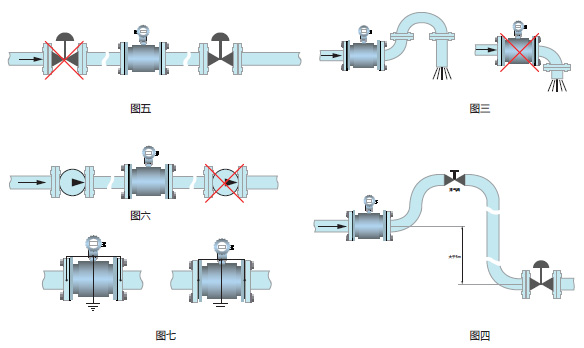

3.3 对安装位置要求如图所示

插入dn300管道流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式dn300管道流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。

dn300管道流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布，增加前后直管段的长度、采用一个流量稳定、减少测量点的截面。
