数显静压差液位计测量原理

点击次数: 发布时间:2021-08-03

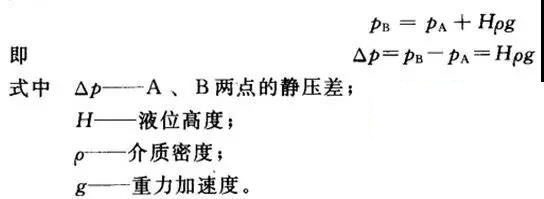

数显静压差液位计,是利用容器内的液位改变时,由液柱产生的静压也相应变化的原理而工作的。如图所示,容器内A, B两点压力分别为PA, Ps,根据流体静力学原理我们知道:
通常被侧介质的密度是确定的,由式可知,A, B两点之间的压差与液位高度成正比,这样就把测最液位高度的问题转换为侧盆差压的问题了。因此,各种压力计、差压计和差压变送器都可以测量液位高度。

测量敞口容器液位的情况如图所示,因为气相压力为大气压力P,所以差压变送器的负压室通大气即可,这时作用在正压室的压力就是液位高度所产生的静压力 Hpg.但必须注意,在使用前应调整好变送器的零点和量程.

测量密闭容器的液位如图所示,需要将差压变送器的负压室与容器的气相空间相连,以平衡气相压力的静压作用。
