缆式投入式液位计安装规范

点击次数:194 发布时间:2021-07-21 02:00:25
缆式投入式液位计是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。缆式投入式液位计的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。

缆式投入式液位计采用先进的隔离型扩散硅敏感元件制作而成,直接投入容器或水体中即可精确测量出水位计末端到水面的高度,并将水位值通过4–20mA电流或RS485信号对外输出。

安装规范

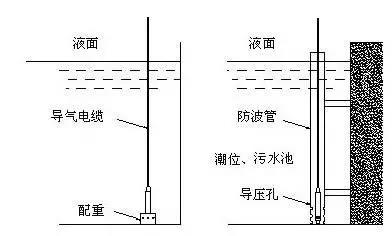

1、缆式投入式液位计(静压式水位计)通常投入直径大于水位计直径的的PVC管、钢管,管道固定在水中,不同高度打若干小孔,以便水通畅进入管内。或者在底部加装阻尼装置,以过滤泥沙和消除动态压力和波浪对测量的影响。

2、测量静态水位时,缆式投入式液位计要投到容器底部但不要接触底部的泥沙或淤泥。

3、缆式投入式液位计(静压式水位计)不能在超高温、超量程、强磁场环境严重影响液位计的精度和使用寿命。,缆式投入式液位计(静压式水位计)不能在以上环境使用。

4、严禁用硬物碰触压力传感器膜片。

5、缆式投入式液位计安装方向为垂直,DATA-51系列水位计安装位置应远离出入口及振动源。

6、接线按照厂家提供的接线说明进行连接。

7、安装过程中不能堵塞导气管!

8、安装中发现异常,立即关掉电源检查,或与缆式投入式液位计厂家联系,切记不能对缆式投入式液位计自行拆卸重装。
