电容式投入式液位计工作原理

点击次数: 发布时间:2021-07-21

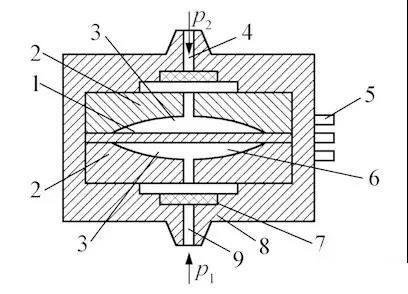

1—金属膜片(动极);2—凹玻璃圆盘;3—金属镀层(定极);4—低压侧导压口;5—输出端子;6—空腔;7—过滤器;8—壳体;9—高压侧导压口

(1)当P2=P1时, ΔP=0;膜片处于中间位置,与两个定极板距离相等.

C2=C1

(2)当有差压作用时,感压膜片产生形变。

      P2>P1时, C2< C1;

      P2<P1时, C2> C1;

测量膜片产生位移转变为电容极板上的差动电容变化,由电子线路把差动电容转换成4-20mA(DC)的二线制电流信号.
