远传浮球液位计规格型号

点击次数:207 发布时间:2021-07-09 00:27:44
远传浮球液位计主要用于粘稠、脏污、腐蚀性及易燃易爆等介质液位的测量及液位信号的变送,作为一种用于液位测量的理想仪表,远传浮球液位计在石油、化工、冶金、电力及轻工等工业部门生产过程控制中有着广泛的应用。由于远传浮球液位计属于精密仪器,所以对于远传浮球液位计有哪些规格和参数进行了解,对于用户更好地选型、安装和使用都非常的重要。因此,本文以计为Float-11远传浮球液位计为例,对远传浮球液位计有哪些规格和参数介绍如下。

一、浮球液位计的规格
对于Float-11远传浮球液位计而言,其规格尺寸因型号的不同而有所不同。
目前Float-11远传浮球液位计主要有两种型号——Float-11A标准型远传浮球液位计和Float-11P耐酸碱型远传浮球液位计可供选择。其中Float-11A标准型远传浮球液位计可选用的浮球有球形与圆柱形两种,但Float-11P耐酸碱型远传浮球液位计则仅采用球体状浮球。
1、导杆尺寸:Float-11A标准型远传浮球液位计与Float-11P耐酸碱型远传浮球液位计的导杆都可以定制延长长度(图中表示为L,L1为可测量范围),最高可以延长至3000mm。
2、表头尺寸:Float-11A标准型远传浮球液位计与Float-11P耐酸碱型远传浮球液位计的表头直径一样,均为φ88,且屏幕可以根据便利程度选择水平显示或者直立显示。

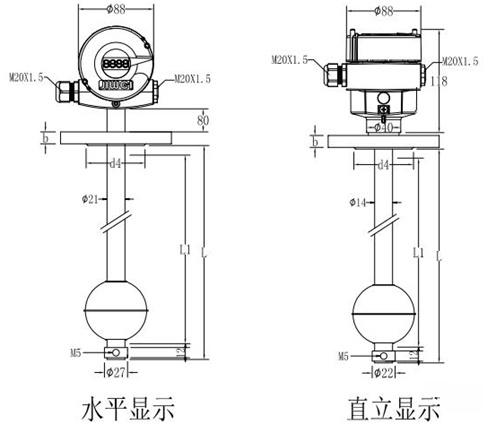

为更直观地给用户展现远传浮球液位计的规格,请参考两种远传浮球液位计水平显示以及直立显示的不同规格尺寸,如下图所示:
Float-11A标准型远传浮球液位计的规格尺寸
注:L为导杆总长度,L1为可测量范围

Float-11P耐酸碱型远传浮球液位计规格尺寸
注:L为导杆总长度,L1为可测量范围

二、远传浮球液位计的参数
仪表采购人员在采购时,应将自己的应用工况与仪表厂家充分沟通,以确认所需采购的仪表的参数是否与工况相匹配,避免影响后期的安全和使用。
在安装之前,仪表工作人员必须再次核实所购买的远传浮球液位计与设计要求的各项参数是否相符。一般来讲,主要的核实项目包括:测量介质、测量范围、介质密度、过程连接、精度、防护等级、防爆等级等等。这个过程虽然看起来虽十分简单,但是却十分关键,且常被疏忽。
不同的测量介质,有着不同的介质密度,计为Float-11远传浮球液位计最低可测量密度为0.5g/cm3的液体,所以能够适用于大多数液体介质的测量。计为Float-11远传浮球液位计的测量范围最小为300mm,最大为6000mm,具体依工况而定。
此外,根据液体的不同化学属性,浮球、导杆和过程连接的材质可选用涂层(如PTFE、PP材质)、304不锈钢和316L不锈钢。其中,导杆直径有φ21×2mm和φ14×1mm两种尺寸可选。有关远传浮球液位计的具体参数,请详见Float-11远传浮球液位计技术参数表。

Float-11远传浮球液位计技术参数表

计为Float-11远传浮球液位计的防护等级高达IP66/IP67,密封性能极好,大大提高了测量的可靠性及精准度,隔爆防爆等级为ExdⅡCT6,本安防爆等级为ExiaⅡCT6,使应用范围大为提高,广泛应用于石油、化工、环保、食品加工、生物制药等行业,备受用户青睐。
