磁性浮球液位计选型及安装方式

点击次数: 发布时间:2021-07-07

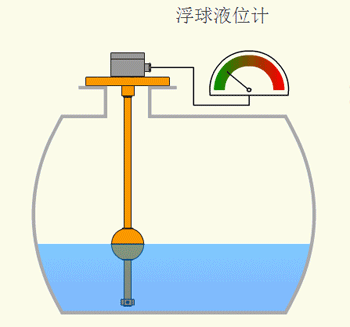

原理:磁性浮球液位计主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4-20mA的电流信号输出,实现对液(界)面位置信号的检测、传送与报警控制。

产品特点:
1、结构简单、稳定可靠、重复性好;
2、不受被测介质物理和化学状态的影响。如:导电率、介电常数、泡沫、压力、温度、蒸发、沸腾、气泡的影响;
3、选用不同材料,能用于各种强弱腐蚀、易燃易爆、毒性、强放射性、污浊的介质环境;
4、液面测量或两种不同密度介质的界面测量;
5、防爆结构设计,适合爆炸性环境使用。
6、二线制4-20mA电流输出,可带0.56"LED数码显示,便于夜间远距离观测。
7、测量范围大,不受贮槽高度的限制。
8、提供特殊应用设计。

选型的注意事项:
1.液体比重不同时,浮球的动作位置将会有所变动,一般SG比水小时,浮球浸在液体中部分将相对增多。
2.不锈钢浮球开关产品参考比重以水(SG=1)所以使用时在选用浮球时须考虑液位的比重,一定大于浮球规格所标示,否则,浮球开关无法浮起。
3.粘度高但不会干涸的液体,一般应选用外径较大的不锈钢浮球。
4.压力:塑胶类浮球耐压最大5kg/cm2,SUS浮球耐压最大20kg/cm2。
5.请依照被测物之使用温度、压力、比重、耐酸碱等特性,适合的不锈钢浮球。

安装注意事项:

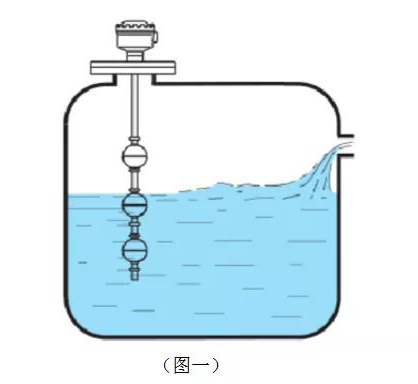

1)安装位置应远离进水口,否则开关会因进水口的波动大而造成误动作(见图一)

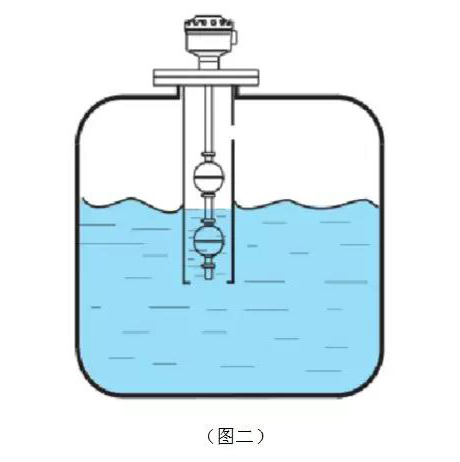

2)若开关安装于搅拌区域,可装置防波管或防波挡板(见图二)。

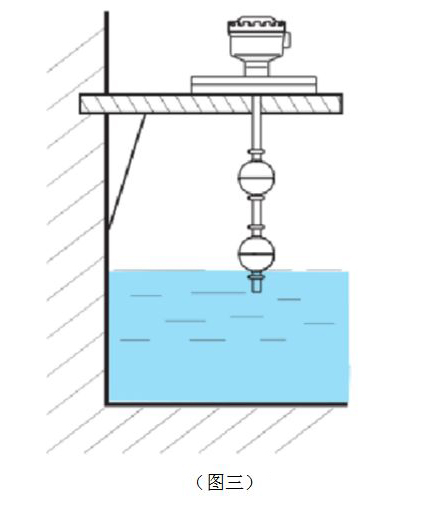

3)开关装置于混凝土池壁,可加装L型角钢支架(见图三)。

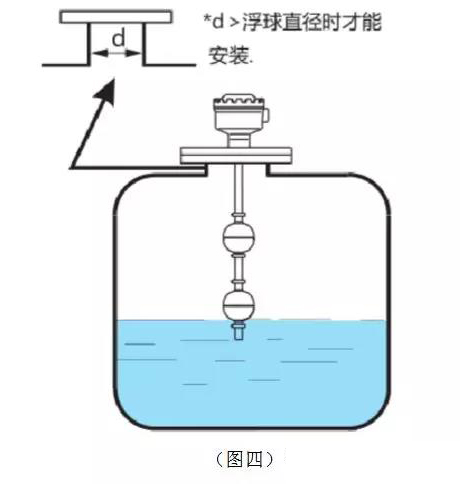

4)选择管径大于浮球直径的法兰连接管(见图四)。
