连杆浮球液位计的故障检查及维修

点击次数: 发布时间:2021-07-07
连杆浮球液位计主要由表头、过程连接、导杆、浮球和锁紧环(如下图)五部分组成。其通过连接法兰安装于容器顶上。

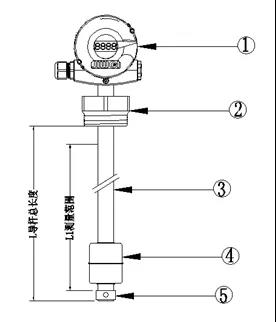

浮球液位计整体结构图
①表头 ②过程连接 ③导杆 ④浮球 ⑤锁紧环

根据阿基米德原理,当容器的液位变化时,浮球也随之上下浮动,又由于浮球具有磁性,连杆浮球液位计的干簧管受磁性吸合,从而把对应的液位转换为电信号,再通过表头显示出液位的实际高低。

由于连杆浮球液位计具有结构简单、长度能够根据工况要求按需定制,颇受用户欢迎,在食品加工、废水处理以及石油化工等行业的液位测量方面有着广泛应用。

尽管如此,实际应用中如果操作使用不当,连杆浮球液位计也会出现一些故障。为帮助大家更好地使用连杆浮球液位计,本文拟就连杆浮球液位计的故障及处理介绍如下。

一般来讲,连杆浮球液位计的故障比较常见的有指示异常、浮球被卡和受磁场干扰导致仪表出现误动作三种。

故障一、指示不正常
连杆浮球液位计指示不正常,是连杆浮球液位计非常常见的故障。通常有以下几种表现:

现象1、常压车间连杆浮球液位计出现了指示最大的现象。
故障处理:通过检查发现浮球的配重在最低点,说明仪表的液面最高。现场玻璃板和仪表指示对不上,通常是仪表浮球脱落导致液面最高的假液位现象。此时,可通过停车检修更换浮球的办法进行处理。

现象2、芳烃罐区连杆浮球液位计不随容器内的液位变化,一直指示最大。
故障处理:此时应检查浮球是否脱落,如脱落重新安装即可。

现象3、连杆浮球液位计的指示偏低。
故障处理:出现上述故障现象,可能是浮球脱落、浮球连杆断裂、浮球转换机构损坏、浮球指针或表头损坏等原因导致。
如果按压仪表转换机构、浮球连杆转动灵活,指针和表头无障碍,这时应更换浮球连杆,如果仍不能排除故障,则应结合上述原因进行逐一排除。

现象4、连杆浮球液位计突然无指示。
故障处理:如果测量回路电压无信号,一次元件电源极性没接反,电流转换部分无电流输出,则说明仪表表头损坏,应对浮球液位计仪表的表头进行更换。

故障二、受到磁场干扰
如果连杆浮球液位计出现误动作现象,根据连杆浮球液位计的工作原理分析,多半是由于受到磁场干扰所致。因为连杆浮球液位计的浮球以及导杆均含有磁性物体,若受到应用环境中其他磁场干扰,会影响到仪表的正常工作,甚至导致仪表部件消磁情况的出现。
故障处理:请及时查看仪表及容器周边是否存在强烈磁场,并且确认被测液体中没有带磁性的杂质,如果有磁场存在,请及时予以清除,以避免浮球液位计因受到磁场干扰而出现异常。

故障三、浮球被卡住
浮球被卡住,通常是因为被测液体中含有杂质和污垢,时间一长,导杆便会渐渐结垢。若浮球被卡主不动,则会导致仪表无信号输出。
故障处理:如果出现浮球被卡住的故障,仪表人员应及时查看浮球的状态,检查导杆表面是否有水垢凝结,并尽快清理干净。尤其对于含有杂质的被测液体,仪表人员应对仪表导杆进行定期清理。

实践中,由于现场工况复杂、操作不当等原因,都可能导致连杆浮球液位计出现一些其他故障,进而影响生产的正常进行。这时请及时检查电压、电流、负载是否异常,并认真阅读产品使用说明书,按照上面的要求进行规范操作。如故障仍不能排除,可向厂家技术人员咨询,如仍不能解决,应及时发回厂家进行维修处理。

其实,与其充当消防队员,头痛医头的解决问题,不如从一开始就认真阅读产品说明书,规范操作和维护,并养成定期检查和保养的习惯,功夫下在平时,就能大幅降低故障率的发生。
